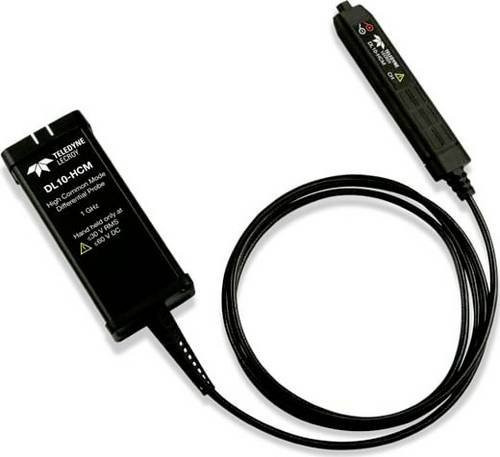

Die DL-HCM-Sonden von Teledyne LeCroy stellen eine erstklassige Lösung für anspruchsvolle Messaufgaben im Bereich der 48V GaN-Leistungsumwandlung dar. Dank einer beeindruckenden Bandbreite von 1 GHz sind diese Sonden speziell darauf ausgelegt, präzise Messungen bei niedrigen Spannungen durchzuführen. Mit einem Gleichtaktbereich von 60 V lassen sich Schwebungen der Batterie sowie die Bulk- und Absorptionsspannung während des Ladevorgangs optimal handhaben, während der Differenzeingangsbereich von 80 V ausreichend Spielraum für auftretende Überschwingungen bietet.

Ein wesentliches Merkmal dieser Sonden ist die höchste Messgenauigkeit. Die Geräte sind für hochpräzise Messungen mit einer Abweichung von lediglich 0,5 % bei Gleichstrom kalibriert. Zudem gewährleisten sie eine Ebenheit von 0,1 dB im Bereich von Gleichstrom bis 100 MHz. Dies ermöglicht dir eine exakte Erfassung der oberen und unteren Spannungspegel von pulsbreitenmodulierten Signalen. Durch die integrierte Funktion zur präzisen Verstärkungskalibrierung kannst du die Verstärkungsgenauigkeit weiter optimieren und kleine Offset-Abweichungen aus deiner Messkonfiguration effektiv eliminieren.

Für die Analyse von GaN-Geräten und -Systemen ist ein extrem niedriges Rauschen sowie eine hohe Ableitfähigkeit entscheidend. Die Sonden bieten ein außergewöhnliches Common Mode Rejection Ratio (CMRR), das selbst bei sehr hohen Frequenzen überzeugt. Dies garantiert eine überragende Leistung bei der Messung von PWM-Signalen mit sehr hohen Anstiegsgeschwindigkeiten. In Kombination mit der hohen Offset-Fähigkeit sind die DL-HCM-Sonden in der Lage, selbst kleinste Steuersignale zu erfassen, die auf hohen Gleichtaktspannungen schweben.
