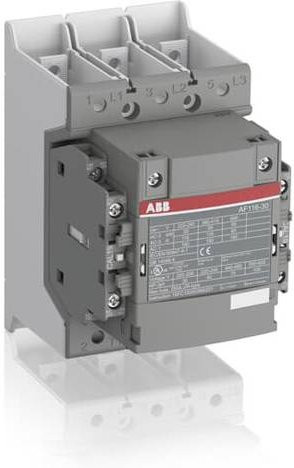

Der ABB Schütz AF116-30-22B-11 ist eine leistungsstarke Komponente für die professionelle elektrische Steuerung und bietet höchste Zuverlässigkeit in anspruchsvollen Schaltschränken. Dieser hochwertige Schütz wurde speziell für den Einsatz in industriellen Anwendungen entwickelt und zeichnet sich durch seine vielseitige Einsatzmöglichkeit aus. Dank der flexiblen AC/DC-Betätigung lässt sich das Gerät optimal an unterschiedliche Stromquellen anpassen, wobei die Bemessungssteuerspeisespannung einen Bereich von 20 bis 60 V DC sowie 24 bis 60 V bei AC abdeckt.

In puncto Leistung überzeugt das Modell durch einen Bemessungsbetriebsstrom von 116 A bei AC-3 und 400 V, was eine Bemessungsbetriebsleistung von bis zu 55 kW ermöglicht. Die Konstruktion umfasst drei Hauptkontakte als Schließer, die über einen sicheren Schraubanschluss im Hauptstromkreis verfügt. Für eine präzise Überwachung und Steuerung der Schaltvorgänge sind zudem zwei Hilfskontakte als Schließer sowie zwei Hilfskontakte als Öffner integriert, die eine umfassende Signalverarbeitung gewährleisten.

Das Gehäuse des Schützes ist in einem funktionalen Grau gehalten und bietet eine kompakte Bauweise für effiziente Platznutzung. Die technischen Spezifikationen lassen sich klar definieren: Das Gerät weist eine Breite: 90 mm, eine Höhe: 150 mm und eine Tiefe: 126 mm auf. Mit einer maximalen Betriebsspannung von 690 V bei AC ist dieser Schaltschütz eine robuste Lösung für die sichere Steuerung von Motoren und anderen elektrischen Lasten in Ihrer Anlage.
