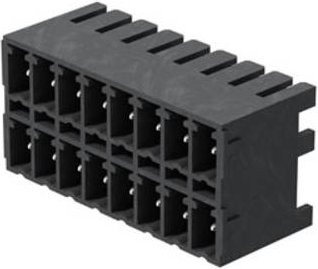

Die hochwertige Weidmüller Stiftleiste SCDN-THR bietet eine exzellente Lösung für anspruchsvolle Anwendungen im Bereich der Leiterplattenverbindung. Diese besonders flache und hochtemperaturfeste Doppelstock-Stiftleiste wurde speziell für den effizienten Reflow-Lötprozess entwickelt. Durch die seitliche Schließung und das durchdachte Design ermöglicht das Bauteil eine präzise Integration in moderne elektronische Schaltungen.

Mit einem Raster von 3,81 mm ist dieser Leiterplattensteckverbinder layout-kompatibel zu gängigen Steckverbindern und gewährleistet so eine reibungslose Systemintegration. Die schwarze Ausführung der 12-poligen Stiftleiste sorgt für eine klare optische Abgrenzung auf der Platine. Dank der 90°-Ausrichtung und der flachen Bauweise lassen sich die Anschlüsse in einer Ebene realisieren, was einen frontplattenschlüssigen Zugang erleichtert. Dies ist besonders vorteilhaft, wenn du kompakte Schnittstellen mit der flachen Buchsenleiste BCF 3.81 (PUSH IN) kombinieren möchtest.

Die technische Zuverlässigkeit wird durch die verzinnten Anschlüsse und eine Lötstiftlänge von 3,2 mm unterstrichen. Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Für eine einfache Identifikation und Fehlervermeidung bietet das Bauteil ausreichend Platz für individuelle Beschriftungen und Kodierungen. So erhältst du eine professionelle und langlebige Komponente für deine Elektronikprojekte.
