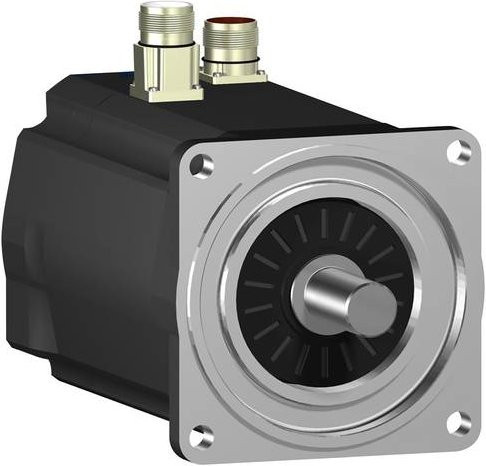

Der Lexium SH3 Servomotor von Schneider Electric bietet eine beeindruckende Leistungsdichte in einer besonders kompakten Bauweise. Durch den Einsatz fortschrittlicher Wicklungstechnologie ermöglicht dieser AC-Servomotor eine effiziente Kraftübertragung, die selbst in anspruchsvollen Umgebungen für maximale Präzision sorgt. Ein wesentliches Merkmal dieser Serie ist das geringe Rotorträgheitsmoment, welches dir eine exzellente Beschleunigungsfähigkeit für hochdynamische Anwendungen garantiert.

In puncto Leistung überzeugt der Motor mit einem nominellen Dauerstillstandsmoment von 5,8 Nm und kann ein beachtliches Spitzendrehmoment von 18,3 Nm erreichen. Je nach gewählter Versorgungsspannung erreicht der Motor eine Nenndrehzahl von bis zu 4800 U/min, wobei die spannungsabhängige Nennleistung bis zu 2210 W beträgt. Für eine hochpräzise Positionsregelung ist ein integrierter Multiturn-Encoder verbaut, der als SinCos Hiperface mit 128 Perioden pro Umdrehung arbeitet und so eine exakte Rückmeldung der Bewegungsabläufe liefert.

Die robuste Konstruktion des Motors ist für den industriellen Einsatz optimiert. Das Gehäuse sowie das Wellenende sind nach der Schutzart IP65 gefertigt, was einen zuverlässigen Schutz gegen das Eindringen von Staub und Wasser bietet. Für die mechanische Installation ist ein Motorflansch von 100 mm vorgesehen, während die Antriebswelle einen Durchmesser von 19 mm aufweist. Der elektrische Anschluss erfolgt unkompliziert über zwei M23-Steckverbinder in gerader Ausführung. Zur zusätzlichen Sicherheit ist eine integrierte Haltebremse verbaut, die das System bei Bedarf stabilisiert. Um das volle Potenzial dieses Synchronmotors auszuschöpfen, empfiehlt sich die Kombination mit den Servoverstärkern der Lexium-Reihe, wie etwa Lexium 52 oder Lexium 62.
