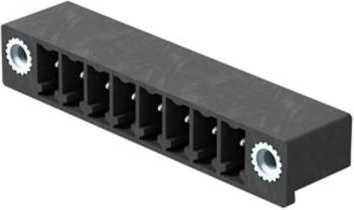

Mit dem Weidmüller Leiterplattensteckverbinder der Serie SC-SMT sicherst du dir eine hochperformante Lösung für anspruchsvolle elektronische Anwendungen. Dieser spezialisierte Stiftleiste zeichnet sich durch eine 270°-Abgangsrichtung aus, was bedeutet, dass die Steckrichtung parallel zur Leiterplatte verläuft. Diese besondere Bauweise ermöglicht es dir, Buchsenleisten über Kopf zu stecken, was dir eine enorme Gestaltungsfreiheit beim Baugruppen- und Gerätedesign eröffnet. Durch die kompakte Bauweise erzielst du zudem eine hohe Packungsdichte, was besonders bei der parallelen Anordnung mehrerer Leiterplatten in einem Gehäuse von großem Vorteil ist.

Der Steckverbinder ist für den Reflow-Lötanschluss optimiert und verfügt über eine verzinnte Oberfläche, die eine zuverlässige Verbindung gewährleistet. Mit einer Polzahl von 12 und einem präzisen Raster von 3,81 mm ist dieses Bauteil layoutkompatibel zu gängigen Steckverbindern gestaltet. Die schwarze Ausführung sorgt für eine klare optische Abgrenzung auf deiner Platine, während die technische Robustheit durch die hohe Temperaturbeständigkeit unterstrichen wird. Die Lötstiftlänge beträgt 3,2 mm, was eine präzise Montage unterstützt.

In puncto elektrischer Belastbarkeit bietet der Steckverbinder eine Spannungsfestigkeit von 320 V (IEC) bzw. 300 V (UL) und einen Stromdurchlass von bis zu 17,5 A (IEC) bzw. 10 A (UL). Dank der intelligenten Konstruktion bietet das Bauteil ausreichend Platz für eine nachträgliche Bedruckung oder Kodierung, um die Fehlerquote in der Bestückung zu minimieren. Ob für industrielle Steuerungen oder komplexe Geräte – dieser Leiterplattensteckverbinder ist die ideale Wahl für professionelle Elektronikprojekte.
