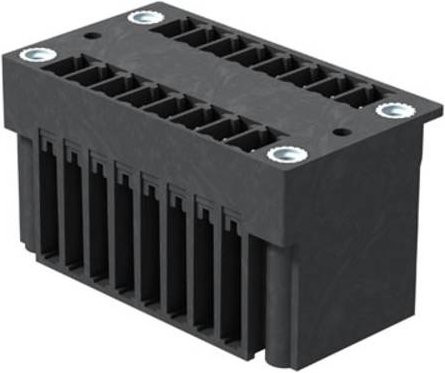

Mit dem Weidmüller Leiterplattensteckverbinder sicherst du dir eine hochperformante Lösung für anspruchsvolle elektronische Anwendungen. Diese Doppelstock-Stiftleiste der Serie SCD-THR wurde speziell für den effizienten Reflow-Lötprozess entwickelt. Dank der hochtemperaturfesten Bauweise ist das Bauteil optimal für moderne Fertigungsverfahren geeignet, bei denen thermische Belastungen eine entscheidende Rolle spielen.

Die innovative Konstruktion ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was dir eine enorme Platzersparnis auf deiner Leiterplatte bietet. Durch die Abgangsrichtung von 90 ° handelt es sich um eine liegende Ausführung, die einen frontplattenschlüssigen Zugang gewährleistet. Der Raster von 3,81 mm sorgt zudem für eine hervorragende Layout-Kompatibilität zu gängigen Steckverbindern, sodass du flexibel in deinem Design bleiben kannst.

Dieser schwarze Steckverbinder überzeugt durch technische Präzision und Zuverlässigkeit. Mit einer Polzahl von 8 und einer verzinnten Oberfläche bietet er eine stabile Verbindung für deine Komponenten. Die Konstruktion ist zudem so gestaltet, dass ausreichend Platz für Beschriftungen und eine individuelle Kodierung vorhanden ist, was die Fehlervermeidung in der Montage erheblich erleichtert.
Die technischen Eckdaten im Überblick: Die elektrische Belastbarkeit liegt bei 320 V (IEC) bzw. 300 V (UL) und einer Stromstärke von bis zu 17,5 A (IEC) bzw. 10 A (UL). Die Lötstiftlänge beträgt 3,2 mm, was eine präzise Integration in den Lötprozess unterstützt.
