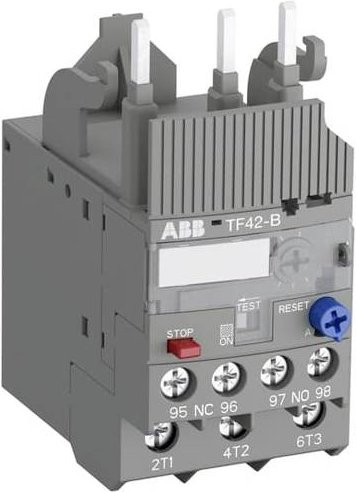

Das elektromechanische Motorschutzgerät TF42-B von ABB bietet eine wirtschaftliche und hochzuverlässige Lösung für den Schutz von Motoren in anspruchsvollen Bahnanwendungen. Speziell entwickelt für Ströme bis zu 38A, erfüllt dieses Gerät die strengen aktuellen Bahnnormen und eignet sich ideal für den Einsatz in Fahrgastbereichen sowie in Führerständen von Zügen, die unter Tage oder in Tunneln verkehren. Durch seine präzise Funktionsweise gewährleistet es bei einer Überlastung einen sicheren thermischen Schutz der angeschlossenen Motoren.

Die technische Konstruktion ermöglicht eine flexible Installation: Das Gerät kann entweder direkt an Schütze der Typen AF09 bis AF38 angebracht oder mithilfe eines speziellen Sets separat auf einer DIN-Schiene montiert werden. Sobald der an der Stromskala eingestellte Motorstrom überschritten wird, lösen die integrierten Bimetall-Elemente die Relais aus. Dies führt zu einem Wechsel der Schaltstellung der beiden Hilfskontakte (1S/1Ö), wodurch ein vorgeschaltetes Schütz zuverlässig abgeschaltet wird. Für eine einfache Handhabung im Betrieb verfügen die Relais über eine Test- und Stopp-Funktion sowie eine integrierte Anzeige für den Auslösezustand. Zudem lassen sich die Relais sowohl manuell als auch automatisch zurücksetzen.

Zusätzliche Sicherheitsmerkmale machen das TF42-B zu einem robusten Bauteil für den Schienenverkehr. Es ist temperaturkompensiert, weist eine Phasenausfallempfindlichkeit auf und besitzt die Auslöseklasse 10. Die Stromskala ist zudem plombierbar, um die Einstellungen vor unbefugten Änderungen zu schützen. Das Gerät in der Farbe Grau erfüllt internationale Standards wie IEC 60077, die Norm IEC 61373 für Schock und Vibration sowie die europäische Sicherheitsnorm EN 45545-2 hinsichtlich Feuer- und Rauchschutz.
