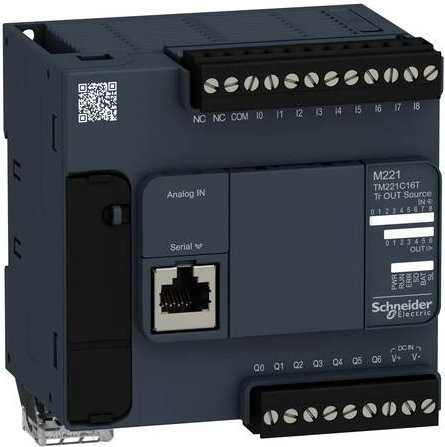

Die SPS-Steuerung Modicon M221 von Schneider Electric bietet dir eine leistungsstarke Lösung im Kompaktformat, die speziell für die Automatisierung einfacher industrieller Maschinen entwickelt wurde. Mit einer beeindruckenden Verarbeitungsgeschwindigkeit von 0,2µs pro boolescher Anweisung gewährleistet dieses Gerät eine präzise und effiziente Steuerung deiner Prozesse. Das Gehäuse ist in einem funktionalen Grau gehalten und lässt sich flexibel auf einer 35mm DIN-Hutschiene oder direkt auf einer Schalttafel montieren.

Das System verfügt über insgesamt 16 integrierte E/A-Kanäle, die eine vielseitige Anwendung ermöglichen. Dazu gehören 9 digitale Eingänge, wobei fünf Standardeingänge mit 5kHz und vier High-Speed-Counter (HSC) mit 100kHz ausgestattet sind. Die 7 digitalen Ausgänge sind als Source-Transistor mit einer Stromstärke von 0,5A ausgeführt. Ergänzt wird die Konfiguration durch 2 analoge Eingänge (0V bis 10V / 10Bit), die eine feingliedrige Signalverarbeitung erlauben. Für die Kommunikation steht eine RS485/RS232-Schnittstelle mit einer RJ45-Buchse zur Verfügung, die Modbus ASCII/RTU sowie verschiedene Serial IO Scanner unterstützt.

Ein besonderes Highlight ist die integrierte Regelung für bis zu zwei koordinierte Achsen. Dank der Position Control (PTO) kannst du Trapez- oder S-Profile für zwei Achsen im Pulse-Direction-Modus oder eine Achse im CW/CCW-Modus realisieren. Der großzügige Speicher von 640 kB RAM und 2 MB Flash bietet ausreichend Platz für komplexe Programme. Die Programmierung erfolgt unkompliziert über die kostenfreie Software EcoStruxure Machine Expert - Basic nach dem IEC 61131-3 Standard, wobei du zwischen Anweisungsliste, Kontaktplan oder Ablaufsprache wählen kannst. Für eine einfache Erweiterung lässt sich das System zudem mit Modicon TM3 E/A-Modulen ergänzen.
