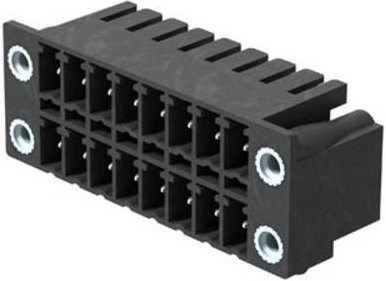

Mit dem Weidmüller Leiterplattensteckverbinder sicherst du dir eine hochpräzise Lösung für deine elektronischen Anwendungen. Diese Stiftleiste zeichnet sich durch eine besonders flache Bauweise als Doppelstock-Stiftleiste aus, die speziell für den effizienten Wellenlötprozess entwickelt wurde. Durch die Kombination mit der kompakten Buchsenleiste BCF 3.81 (PUSH IN) entstehen zwei extrem platzsparende Schnittstellen, die selbst in engsten Gehäusestrukturen eine zuverlässige Verbindung gewährleisten.

Das Design der Schnittstelle ist auf maximale Funktionalität ausgelegt. Die Anordnung der Anschlüsse in einer Ebene ermöglicht einen frontplattenschlüssigen Zugang, was die Montage und Wartung erheblich erleichtert. Dank des 90°-Winkels der Steckverbindung lässt sich das Bauteil liegend integrieren, was die Flexibilität bei der Layoutgestaltung deiner Leiterplatte deutlich erhöht. Die schwarze Farbe sorgt zudem für eine klare optische Abgrenzung auf der Platine.

Technische Details unterstreichen die Qualität dieses Steckverbinders. Mit einem Rastermaß von 3,81 mm ist das Produkt layout-kompatibel zu gängigen Industriestandards. Die 16 Polzahl und die verzinnten Lötanschlüsse mit einer Lötstiftlänge von 3,2 mm garantieren eine stabile und langlebige elektrische Verbindung. Zudem bietet die Konstruktion integrierten Platz für Beschriftungen und eine einfache Kodierung, um Fehlverbindungen in komplexen Systemen effektiv zu vermeiden.

Für höchste Anforderungen bietet dieser Leiterplattensteckverbinder beeindruckende elektrische Kennwerte. Er ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und kann Ströme von 17,5 A (IEC) bzw. 10 A (UL) sicher leiten. So setzt du auf ein robustes und professionelles Bauteil, das durch seine Präzision und Kompatibilität überzeugt.
