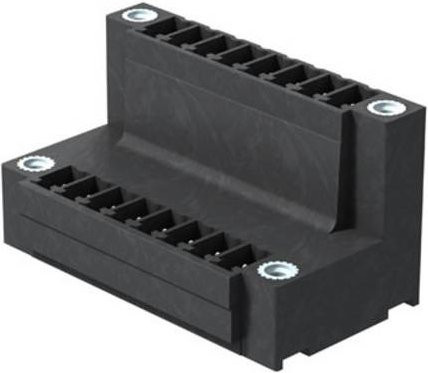

Die hochtemperaturfeste Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und ermöglicht durch seine intelligente Bauweise die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Dank der versetzten Ebenen der Anschlüsse wird zudem ein freier Zugang zu jeder Reihe gewährleistet, was die Montage und Wartung erheblich erleichtert.

Mit einer Polzahl von 12 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die schwarze Ausführung und die verzinnte Oberfläche sorgen für eine zuverlässige elektrische Verbindung und eine hohe Langlebigkeit. Durch die 90°-Abgangsrichtung handelt es sich um eine liegende Bauform, die besonders platzsparend in kompakten Schaltungen eingesetzt werden kann. Die Stiftleiste ist zudem für ihre Robustheit bekannt und hält den thermischen Belastungen während des Lötvorgangs problemlos stand.

Für eine einfache Identifikation und Fehlervermeidung bietet das Bauteil integrierten Platz für Beschriftungen und Kodierung. Die technischen Spezifikationen unterstreichen die Leistungsfähigkeit des Produkts: Es ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und ermöglicht Stromstärken von 17,5 A (IEC) bzw. 10 A (UL). Mit einer Lötstiftlänge von 3,2 mm stellt dieser Weidmüller Steckverbinder eine präzise Komponente für professionelle Leiterplattenanwendungen dar.
