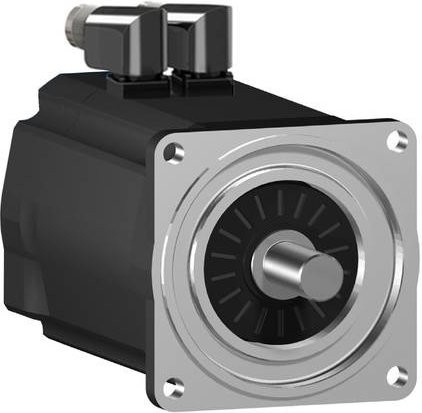

Der Lexium SH3 Servomotor von Schneider Electric bietet eine beeindruckende Leistungsdichte in einer besonders kompakten Bauweise. Durch den Einsatz fortschrittlicher Wicklungstechnologie ermöglicht dieser AC-Servomotor eine effiziente Kraftübertragung auf engem Raum. Dank des geringen Rotorträgheitsmoments ist das System ideal für dynamische Anwendungen geeignet, die eine hohe Beschleunigungsfähigkeit und präzise Bewegungsabläufe erfordern.

In puncto Leistung überzeugt der Motor mit einem nominellen Dauerstillstandsmoment von 27,8 Nm und kann ein beachtliches Spitzendrehmoment von 90,2 Nm erreichen. Je nach gewählter Versorgungsspannung erreicht der Motor eine Nenndrehzahl von bis zu 3600 U/min und eine spannungsabhängige Nennleistung von bis zu 3430 W. Für eine exakte Positionsbestimmung ist ein hochwertiger SinCos Hiperface Encoder integriert, der als Singleturn-Ausführung mit 128 Perioden pro Umdrehung arbeitet.

Die robuste Konstruktion des Motors ist für anspruchsvolle Umgebungen ausgelegt, da sowohl das Motorgehäuse als auch das Wellenende der Schutzart IP65 entsprechen. Das schwarze Gehäuse beherbergt zudem eine integrierte Haltebremse, die für zusätzliche Sicherheit bei Stillstand sorgt. Der elektrische Anschluss erfolgt unkompliziert über zwei drehbare und 90° gewinkelte M23-Steckverbinder.

Für eine optimale Systemintegration ist der Motor mit einem Motorflansch von 140 mm und einer Antriebswelle mit einem Durchmesser von 24 mm ausgestattet. Das Wellenende verfügt über eine Passfeder für eine sichere Verbindung. Um das volle Potenzial dieses Synchronmotors auszuschöpfen, empfiehlt sich die Verwendung der passenden Servoverstärker aus der Lexium-Reihe, wie etwa die Modelle Lexium 52 oder Lexium 62.
