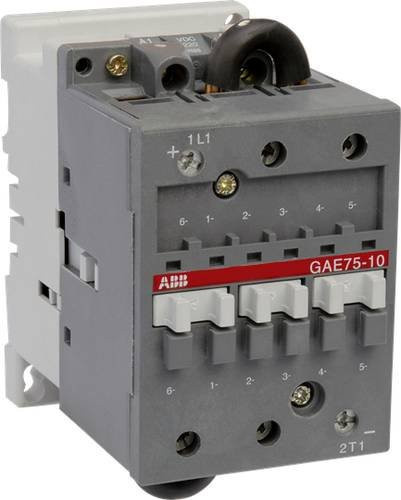

Der ABB Schütze GAE75-10-00 ist eine hochspezialisierte Lösung für die präzise Steuerung und das sichere Schalten von Gleichstrom. Als robuster Blockschütze konzipiert, bietet dieses Gerät eine technische Perfektion, die speziell auf die Anforderungen moderner Gleichstromanwendungen zugeschnitten ist. Ein wesentliches Merkmal sind die integrierten Lichtbogenkammern mit Permanentmagneten, welche die Lichtbogenlöschung während des Schaltvorgangs effektiv unterstützen und so die Betriebssicherheit maßgeblich erhöhen.

Die technische Konstruktion des einpoligen Schützes zeichnet sich durch eine effiziente Verschaltung aus. Die drei Strombahnen sind über zwei bereits vorinstallierte, isolierte Verbinder in Reihe geschaltet, was eine stabile elektrische Verbindung gewährleistet. Bei der Installation ist zu beachten, dass es sich um ein Gerät mit fest vorgegebener Polarität handelt. Zur eindeutigen Orientierung sind die Anschlussklemmen klar gekennzeichnet: Die Markierung 1L1 definiert den Pluspol, während 2T1 den Minuspol kennzeichnet. Dies stellt sicher, dass die korrekte elektrische Ausrichtung im System jederzeit eingehalten wird.

Für die Steuerung ist der Schütze mit einem DC-betätigten Steuerkreis ausgestattet. Dieser nutzt eine Doppelwicklungsspule, die werkseitig bereits mit einem nacheilenden Öffner-Kontakt zur Zuschaltung der Haltewicklung versehen ist. Diese intelligente Komponente optimiert den Schaltzyklus und sorgt für eine zuverlässige Funktionalität. In der dezenten Farbe Grau fügt sich das Bauteil unauffällig in technische Schaltschränke ein. Da das Modell werkseitig ohne Hilfskontakte geliefert wird, bietet es eine ideale Basis für individuelle Konfigurationen durch eine große Auswahl an passendem Zubehör.
