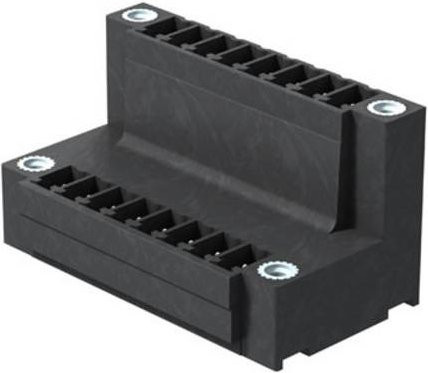

Die hochtemperaturfeste Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenmontage. Dieses spezialisierte Bauteil ist gezielt für den Reflow-Lötprozess konzipiert und ermöglicht durch seine intelligente Bauweise die Nutzung von zwei Schnittstellen auf derselben Grundfläche. Dies spart wertvollen Platz auf deiner Platine und optimiert die Komponentenplatzierung in einem einzigen Arbeitsgang.

Mit einer Polzahl von 10 und einem präzisen Raster von 3,81 mm ist dieser Leiterplattensteckverbinder layoutkompatibel zu gängigen Steckverbindern. Die schwarze Ausführung sorgt für eine klare optische Abgrenzung auf der Leiterplatte. Dank der versetzten Ebenen der Anschlüsse in zwei unterschiedlichen Höhen wird ein freier Zugang zu jeder Reihe gewährleistet, was die Montage und Wartung erheblich erleichtert. Die Abgangsrichtung ist dabei mit 90 ° liegend definiert, was die Flexibilität bei der Leitungsführung erhöht.

Qualität steht bei diesem Weidmüller Steckverbinder im Vordergrund, was durch die verzinnten Anschlüsse und die robuste Bauweise unterstrichen wird. Die Lötstiftlänge beträgt 3,2 mm und unterstützt eine stabile Verbindung. Für eine einfache Identifikation und Fehlervermeidung bietet das Bauteil integrierten Platz für Beschriftungen und Kodierung. Mit technischen Spezifikationen von bis zu 320 V (IEC) und einer Stromstärke von 17,5 A (IEC) ist diese Stiftleiste ein zuverlässiger Bestandteil für professionelle elektronische Anwendungen.
