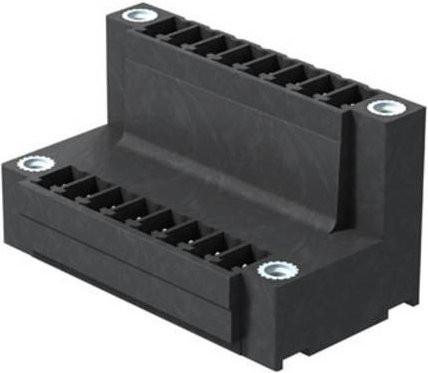

Die hochtemperaturfeste Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenmontage. Durch das intelligente Design der SCDV-THR Serie ermöglicht dieser Leiterplattensteckverbinder den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Platine spart. Dank der speziellen Konstruktion lassen sich beide Ebenen in einem einzigen Arbeitsgang verarbeiten, was deine Produktionsprozesse optimiert.

Dieser Steckverbinder ist gezielt für den Reflow-Lötprozess entwickelt worden und zeichnet sich durch einen robusten Reflow-Lötanschluss aus. Mit einer Polzahl von 18 und einem präzisen Raster von 3,81 mm ist das Bauteil layoutkompatibel zu gängigen Steckverbindern gestaltet. Die schwarze Farbe und die verzinnte Ausführung sorgen nicht nur für eine klare optische Abgrenzung, sondern unterstützen auch eine zuverlässige elektrische Verbindung. Die Abgangsrichtung ist mit 90 ° (liegend) konzipiert, wobei die Anschlüsse in zwei versetzten Ebenen angeordnet sind, um einen freien Zugang zu jeder Reihe zu gewährleisten.

Für eine einfache Handhabung und Fehlervermeidung bietet die Stiftleiste integrierten Platz für Beschriftungen und eine individuelle Kodierung. Mit technischen Spezifikationen von 320 V (IEC) bzw. 300 V (UL) sowie einer Strombelastbarkeit von bis zu 17,5 A (IEC) ist dieses Bauteil für eine Vielzahl von elektrischen Anwendungen bestens gerüstet. Die Lötstiftlänge beträgt 3,2 mm, was eine stabile Fixierung während der Montage ermöglicht.
