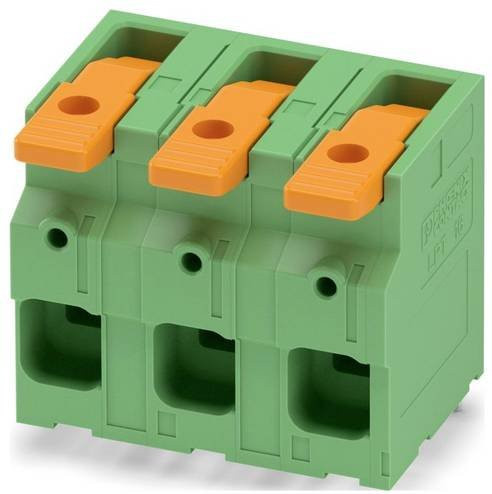

Die hochwertige Leiterplattenklemme von Phoenix Contact bietet eine zuverlässige Lösung für anspruchsvolle elektrische Verbindungen in der Elektronikfertigung. Diese Klemme aus der Artikelfamilie LPT 16/ zeichnet sich durch eine präzise Verarbeitung und eine hohe Leistungsfähigkeit aus. Mit einem Nennstrom von 76 A und einer Bemessungsspannung von 1000 V (III/2) ist das Bauteil ideal für Anwendungen geeignet, die eine stabile und sichere Stromübertragung erfordern.

Ein besonderes Merkmal dieser Klemme ist die effiziente Anschlussart. Durch den praktischen Hebel-Push-in-Anschluss lassen sich Leiter schnell und werkzeuglos direkt anschließen, was die Montagezeit erheblich verkürzt. Die Klemme verfügt über 3 Potenziale in einer einzelnen Reihe und ist mit einer Polzahl von 3 pro Reihe ausgestattet. Das spezifische Zick-Zack-Pinning W sorgt dabei für eine optimale Anordnung der Kontakte auf der Platine.

Für die technische Integration ist das Rastermaß von 15 mm entscheidend, welches eine exakte Platzierung auf der Leiterplatte ermöglicht. Die Montage erfolgt durch Wellenlöten, wobei die Anschlussrichtung der Leiter und der Platine bei 0 ° liegt. Mit einem Nennquerschnitt von 16 mm² und einer Pinlänge von 3,6 mm bietet das Produkt die notwendige Robustheit für industrielle Anforderungen. Die grüne Farbgebung ermöglicht zudem eine einfache visuelle Identifikation der Komponenten während der Bestückung.
