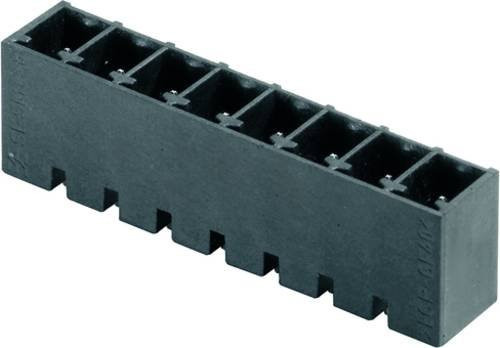

Mit dem Weidmüller Steckverbinder sicherst du dir eine hochwertige Lösung für die präzise Verbindung auf deinen Leiterplatten. Diese Stiftleiste zeichnet sich durch eine seitliche Schließung aus und ist speziell für den Reflow-Lötanschluss konzipiert, was eine effiziente Montage in modernen Fertigungsprozessen ermöglicht. Durch das Design der SC-SMT 180G Serie handelt es sich um eine besonders hochtemperaturfeste Stiftleiste, die auch unter thermischen Belastungen ihre Stabilität behält.

Die technische Ausführung überzeugt durch ein Raster von 3,81 mm, wodurch die Komponente vollkommen layout-kompatibel zu gängigen Steckverbindern ist. Mit einer Polzahl von 4 und einer 180°-Ausrichtung bietet dieser Leiterplattensteckverbinder eine zuverlässige senkrechte Steckrichtung zur Leiterplatte. Die schwarze Farbe und die verzinnte Oberfläche sorgen nicht nur für eine optische Einheitlichkeit, sondern unterstützen auch die elektrische Leitfähigkeit und Lötqualität. Die Lötstiftlänge beträgt 3,2 mm, was eine exakte Platzierung ermöglicht.

Zusätzlich bietet das Bauteil praktische Vorteile für die industrielle Anwendung, da es ausreichend Platz für eine individuelle Bedruckung und Kodierung lässt. Die elektrischen Spezifikationen sind auf hohe Anforderungen ausgelegt: Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 14,9 A (IEC) bzw. 10 A (UL). Dank der Tape-Verpackung lässt sich das Produkt zudem ideal für automatisierte Bestückungsprozesse nutzen.
