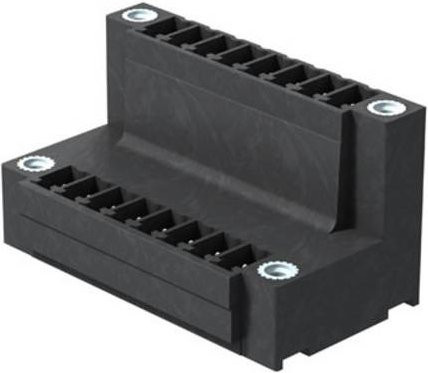

Mit dem Weidmüller Leiterplattensteckverbinder SCDV-THR sicherst du dir eine hochperformante Lösung für anspruchsvolle elektronische Anwendungen. Diese Doppelstock-Stiftleiste wurde speziell für den Reflow-Lötprozess entwickelt und zeichnet sich durch ihre hohe Temperaturbeständigkeit aus. Durch das intelligente Design ermöglicht der Steckverbinder die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was eine effiziente Platzersparnis auf deiner Leiterplatte garantiert und die Bestückung in nur einem Arbeitsgang ermöglicht.

Die technische Konstruktion überzeugt durch eine praktische Abgangsrichtung von 90 °, wodurch die Anschlüsse liegend positioniert werden. Die Anordnung der Anschlüsse in zwei versetzten Ebenen gewährleistet zudem einen freien Zugang zu jeder einzelnen Reihe, was die Montage und Wartung erheblich erleichtert. Dank des Rastermaß von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen und bietet dir maximale Flexibilität bei der Integration in bestehende Designs.

Der schwarze Steckverbinder ist mit einer Verzinnung versehen, die eine optimale Leitfähigkeit unterstützt. Mit einer Polzahl von 4 und einer Lötstiftlänge von 3,2 mm ist dieses Bauteil präzise auf hohe Anforderungen zugeschnitten. Für eine fehlerfreie Identifikation in komplexen Schaltungen bietet das Gehäuse zudem integrierten Platz für Beschriftungen und Kodierungen. Mit einer Spannungsfestigkeit von bis zu 320 V (IEC) und einer Strombelastbarkeit von 17,5 A (IEC) ist dieser elektronische Steckverbinder eine zuverlässige Wahl für professionelle industrielle Anwendungen.
