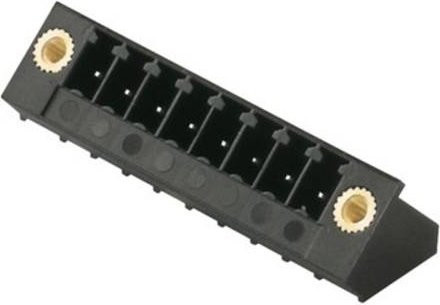

Mit dem Weidmüller Steckverbinder aus der SC-SMT Serie erhältst du eine hochperformante Lösung für deine Elektronikkomponenten. Diese Stiftleiste zeichnet sich durch eine spezielle 135°-Abgangsrichtung aus, die einen schrägen Winkel zur Leiterplatte bildet. Diese Konstruktion ermöglicht dir eine deutlich größere Gestaltungsfreiheit beim Baugruppen- und Gerätedesign, da sie den Platzbedarf optimiert und eine hohe Packungsdichte realisiert. Durch die parallele Anordnung mehrerer Stiftleisten zu einem Steckerfeld schaffst du zudem einen einfachen Zugang für deine technischen Anwendungen.

Der Leiterplattensteckverbinder ist in einem klassischen Schwarz gehalten und verfügt über einen praktischen Lötflansch sowie einen Reflow-Lötanschluss. Dank der hochwertigen, verzinnten Ausführung der Kontakte wird eine zuverlässige elektrische Verbindung gewährleistet. Mit einem Raster von 3,81 mm ist dieser Steckverbinder zudem vollkommen layout-kompatibel zu gängigen Systemen, was die Integration in bestehende Designs erheblich erleichtert. Die Polzahl von 5 bietet die ideale Basis für deine spezifischen Schaltungsanforderungen.

Technische Details unterstreichen die Robustheit dieses Bauteils: Die Komponente ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Die Lötstiftlänge beträgt 3,2 mm, was zusammen mit der hochtemperaturfesten Materialbeschaffenheit für maximale Stabilität während des Montageprozesses sorgt. Ob für industrielle Anwendungen oder komplexe Geräteentwicklungen – dieser SMT-Steckverbinder bietet dir die nötige Präzision und Effizienz für deine Projekte.
