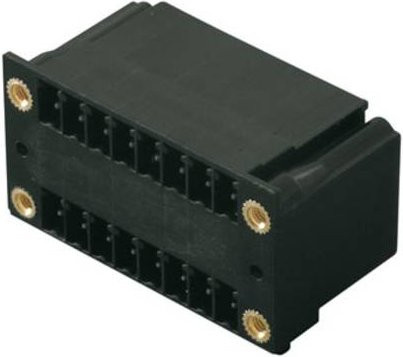

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design sparst du wertvollen Platz auf deiner Leiterplatte und optimierst gleichzeitig deine Produktionsabläufe.

Mit einer Polzahl von 20 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die schwarze Ausführung und die verzinnten Anschlüsse unterstreichen die professionelle Qualität der Komponente. Dank der 90°-Abgangsrichtung (liegend) sind die Anschlüsse in einer Ebene angeordnet, was einen idealen, frontplattenschlüssigen Zugang ermöglicht. Die Lötstiftlänge beträgt 3,2 mm, was eine stabile und zuverlässige Verbindung gewährleistet.

Zusätzliche Funktionalität erhältst du durch die integrierten Möglichkeiten zur Beschriftung und Kodierung, wodurch eine fehlerfreie Zuordnung der Schnittstellen sichergestellt wird. Dieser Lötanschluss ist für elektrische Belastungen von bis zu 320 V (IEC) bzw. 300 V (UL) sowie Stromstärken von 17,5 A (IEC) bzw. 10 A (UL) ausgelegt. Setze auf die bewährte Präzision von Weidmüller, um eine langlebige und sichere Integration in deine technischen Projekte zu realisieren.
