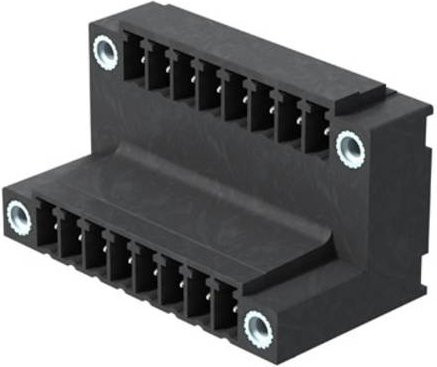

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und zeichnet sich durch seine hohe Temperaturbeständigkeit aus. Dank der intelligenten Konstruktion ermöglicht das Bauteil die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Leiterplatte spart und die Montage in nur einem Arbeitsgang optimiert.

Das Design der Stiftleiste ist auf maximale Funktionalität ausgelegt. Mit einer Abgangsrichtung von 90° (liegend) und Anschlüssen in zwei versetzten Ebenen wird ein freier Zugang zu jeder Reihe gewährleistet. Die schwarze Ausführung des Steckverbinders sorgt für eine klare optische Abgrenzung auf der Platine. Durch die präzise Verarbeitung mit einem Raster von 3,81 mm ist das Produkt vollkommen layout-kompatibel zu gängigen Steckverbindern, was dir eine nahtlose Integration in bestehende Systeme ermöglicht.

Für eine sichere und langlebige Verbindung sorgt der verzinnte Reflow-Lötanschluss mit einer Lötstiftlänge von 3,2 mm. Die technische Robustheit zeigt sich zudem in den elektrischen Spezifikationen: Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Zusätzlich bietet die Konstruktion praktischen Spielraum für eine individuelle Kennzeichnung, da ausreichend Platz für Beschriftungen und Kodierungen vorhanden ist, um die Fehlerquote bei der Bestückung zu minimieren.
