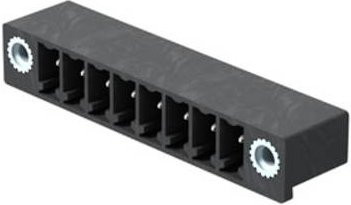

Die hochwertige Stiftleiste von Weidmüller bietet dir eine präzise Lösung für anspruchsvolle Anforderungen im Bereich der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder zeichnet sich durch eine 270°-Abgangsrichtung aus, was bedeutet, dass der Winkel zwischen der Steckrichtung und dem Lötpin so definiert ist, dass die Steckrichtung parallel zur Leiterplatte verläuft. Dies ermöglicht es dir, Buchsenleisten besonders komfortabel über Kopf zu stecken, was dir eine enorme Gestaltungsfreiheit beim Baugruppen- und Gerätedesign eröffnet.

Durch die kompakte Bauweise und die Möglichkeit, mehrere Leiterplatten parallel in einem Gehäuse anzuordnen, erreichst du eine besonders hohe Packungsdichte. Der Steckverbinder verfügt über einen Raster von 3,81 mm und ist somit vollkommen layout-kompatibel zu gängigen Steckverbindern auf dem Markt. Dank der integrierten Optionen für Bedruckung und Kodierung lässt sich die Komponente optimal an deine spezifischen Systemanforderungen anpassen. Die Ausführung in Schwarz sorgt zudem für eine klare optische Abgrenzung auf deiner Platine.

Technische Details unterstreichen die Zuverlässigkeit dieser Komponente: Die verzinnten Lötanschlüsse mit einer Lötstiftlänge von 3,2 mm garantieren eine stabile Verbindung. Mit einer Polzahl von 15 Polen ist dieser Lötanschluss ideal für strukturierte Schaltkreise geeignet. Die elektrische Belastbarkeit ist für professionelle Anwendungen ausgelegt, mit Werten von 320 V (IEC) bzw. 300 V (UL) sowie einer Stromstärke von bis zu 17,5 A (IEC) bzw. 10 A (UL). So erhältst du ein robustes Bauteil, das durch seine Funktionalität und Langlebigkeit überzeugt.
