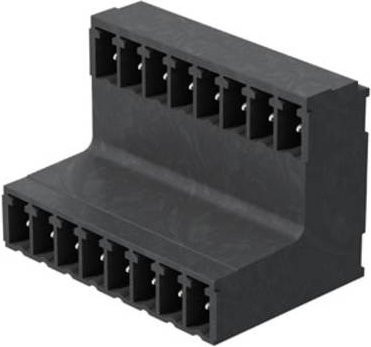

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder ist gezielt für den Reflow-Lötprozess konzipiert und zeichnet sich durch seine hohe Temperaturbeständigkeit aus. Durch das intelligente Design ermöglicht die Komponente den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Leiterplatte spart und die Montage in nur einem Arbeitsgang optimiert.

Mit einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen und lässt sich nahtlos in bestehende Designs integrieren. Die schwarze Ausführung der Stiftleiste sorgt für eine klare optische Abgrenzung auf der Platine. Dank der 90° Abgangsrichtung (liegend) und der versetzten Ebenen der Anschlüsse wird ein freier Zugang zu jeder Reihe gewährleistet, was die spätere Handhabung und Wartung erheblich erleichtert. Die verzinnten Kontakte garantieren dabei eine zuverlässige elektrische Verbindung.

Die technische Leistungsfähigkeit zeigt sich in der Spannungsfestigkeit von bis zu 320 V (IEC) bzw. 300 V (UL) sowie einer Strombelastbarkeit von 17,5 A (IEC) bzw. 10 A (UL). Für eine fehlerfreie Bestückung bietet die SCDV-THR Stiftleiste zudem integrierte Möglichkeiten für die Beschriftung und Kodierung. Mit einer Polzahl von 4 und einer Lötstiftlänge von 3,2 mm ist dieses Bauteil eine präzise gewählte Komponente für professionelle Anwendungen im Bereich der industriellen Elektronik.
