Das hochwertige Hybridkabel von Schneider Electric bietet eine spezialisierte Lösung für die anspruchsvolle motion-basierte Automatisierung innerhalb der PacDrive 3 Umgebung. Dieses technische Verbindungselement wurde gezielt für den effizienten Anschluss von SH3 Servomotoren mit OMC (One-Motor-Cable) an die leistungsstarken Lexium 62 Servoantriebe entwickelt. Durch die präzise Konstruktion ermöglicht es eine nahtlose Kommunikation und Energieübertragung in komplexen Steuerungssystemen.

Die technische Beschaffenheit des Kabels ist auf maximale Zuverlässigkeit ausgelegt. Mit einem durchdachten Leitungsquerschnitt von 4x 1,5 mm², 2x 0,75 mm² und 2x AWG24 stellt das Kabel sicher, dass sowohl die Leistungsversorgung als auch die Signaldaten stabil übertragen werden. Ein besonderes Merkmal ist die integrierte Ansteuerung für die Haltebremse, die durch dedizierte Adern innerhalb der Leitung realisiert wird. Dies vereinfacht die Installation erheblich, da weniger separate Leitungen verlegt werden müssen.

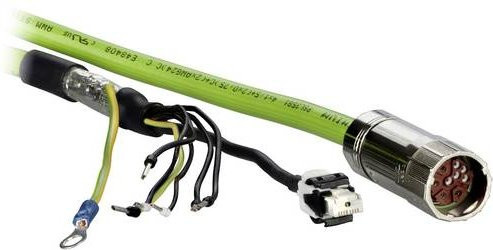

Für die praktische Anwendung am Endgerät verfügt das Kabel über einen robusten M23-Stecker, der für den Anschluss am SH3-Servomotor vorgesehen ist. Auf der Seite des LXM62 Servoantriebs erfolgt die Verbindung über einen standardisierten RJ45-Stecker sowie frei liegende Kabelenden, was eine flexible Integration in deine bestehende Infrastruktur erlaubt. Mit einer großzügigen Leitungslänge von 40 m bietet dieses Hybridkabel die nötige Reichweite für weitläufige Automatisierungsaufbauten und sorgt für eine professionelle Umsetzung deiner technischen Projekte.
