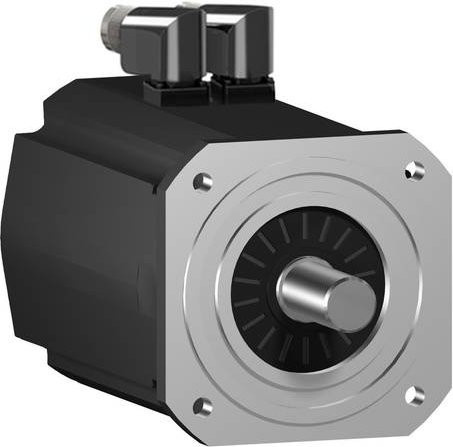

Der Lexium SH3 Servomotor von Schneider Electric bietet eine beeindruckende Leistungsfähigkeit für anspruchsvolle und dynamische industrielle Anwendungen. Durch das geringe Rotorträgheitsmoment ermöglicht dieser AC-Servomotor eine besonders hohe Beschleunigungsfähigkeit, die präzise Bewegungsabläufe in automatisierten Prozessen sicherstellt. Dank einer fortschrittlichen Wicklungstechnologie erreicht der Motor eine hohe Leistungsdichte, während er gleichzeitig in einer kompakten Bauweise überzeugt.

In puncto Kraft setzt dieser Synchronmotor neue Maßstäbe mit einem nominellen Dauerstillstandsmoment von 36,9 Nm und einem beachtlichen Spitzendrehmoment von 110 Nm. Je nach gewählter Versorgungsspannung erreicht der Motor eine Nenndrehzahl von bis zu 3600 U/min und eine spannungsabhängige Nennleistung von bis zu 5,2 kW. Für eine exakte Positionsbestimmung ist ein hochwertiger Multiturn-Encoder integriert, der als SinCos Hiperface mit 128 Perioden pro Umdrehung arbeitet und somit höchste Genauigkeit garantiert.

Die robuste Konstruktion ist auf Langlebigkeit und Schutz ausgelegt. Während das Motorgehäuse der Schutzart IP67 entspricht, ist das Wellenende mit der Schutzart IP65 geschützt. Der Motor verfügt über eine integrierte Haltebremse sowie eine Antriebswelle mit einem Durchmesser von 38 mm, die mit einer Passfeder ausgestattet ist. Der elektrische Anschluss erfolgt unkompliziert über zwei M23-Steckverbinder, die um 90° gewinkelt und drehbar sind. Für eine optimale Systemintegration und Steuerung empfehlen sich die Servoverstärker der Lexium-Reihe Lexium 52 und Lexium 62.

Technische Details im Überblick:
Motorflansch: 205 mm
Wellen-Durchmesser: 38 mm
