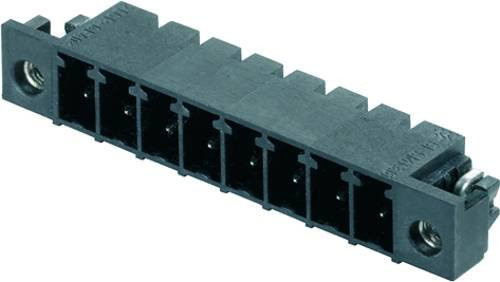

Der Weidmüller Leiterplattensteckverbinder der Serie SC-SMT 90LF bietet eine hochpräzise Lösung für anspruchsvolle elektronische Anwendungen. Diese Stiftleiste zeichnet sich durch ihre besondere Bauweise aus, bei der die Steckrichtung parallel zur Leiterplatte verläuft. Dank des integrierten Lötflansches und des optimierten Reflow-Lötanschlusses ermöglicht das Bauteil eine sichere und effiziente Montage in modernen Fertigungsprozessen.

Mit einem präzisen Raster von 3,81 mm ist dieser Steckverbinder vollkommen layout-kompatibel zu gängigen Systemen und lässt sich somit nahtlos in bestehende Schaltungen integrieren. Die schwarze Ausführung und die hochwertige, verzinnte Oberfläche sorgen nicht nur für eine klare optische Abgrenzung auf der Platine, sondern unterstützen auch eine optimale Leitfähigkeit. Die hochtemperaturfeste Konstruktion garantiert dabei eine hohe Belastbarkeit während der thermischen Prozesse beim Löten.

Dieses spezifische Modell verfügt über eine Polzahl von 2 und ist für eine 90°-Ausrichtung konzipiert. Die Lötstiftlänge beträgt 3,2 mm, was eine stabile Verbindung zur Leiterplatte gewährleistet. In puncto elektrischer Leistung überzeugt der Steckverbinder mit einer Spannungsfestigkeit von bis zu 320 V (IEC) bzw. 300 V (UL) und einer Stromtragfähigkeit von 14,9 A (IEC) bzw. 10 A (UL). So erhältst du ein zuverlässiges Elektronikbauteil, das durch technische Präzision und Langlebigkeit überzeugt.
