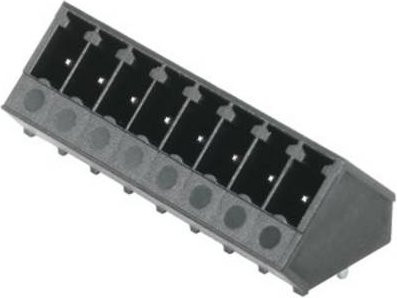

Die hochwertige Stiftleiste von Weidmüller bietet dir eine präzise Lösung für anspruchsvolle Anforderungen im Bereich der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder zeichnet sich durch eine seitlich geschlossene Bauweise aus und ist ideal für die Anwendung im Reflow-Lötanschluss konzipiert. Durch die schwarze Farbgebung und die robuste Verarbeitung fügt sich das Bauteil nahtlos in professionelle Baugruppen ein.

Ein besonderes Merkmal dieses Steckverbinders ist die Abgangsrichtung von 135°. Dieser Winkel wird zwischen der Steckrichtung und dem Lötpin definiert und ermöglicht eine schräge Abgangsrichtung von 45° zur Leiterplatte. Diese spezifische Geometrie schenkt dir eine enorme Gestaltungsfreiheit beim Baugruppen- und Gerätedesign. Du profitierst von einer hohen Packungsdichte, da mehrere Stiftleisten parallel zu einem Steckerfeld angeordnet werden können, was den Platzbedarf auf der Platine minimiert und den Zugang erleichtert.

Mit einem Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen und bietet zudem ausreichend Raum für eine individuelle Bedruckung oder Kodierung. Die technische Zuverlässigkeit wird durch die verzinnte Ausführung und die hohe Temperaturbeständigkeit unterstrichen. Mit einer Polzahl von 4 und einer Lötstiftlänge von 3,2 mm ist dieses Bauteil perfekt auf effiziente Montageprozesse abgestimmt. Die elektrischen Spezifikationen von bis zu 320 V (IEC) und einer Stromstärke von 17,5 A (IEC) machen diesen Weidmüller Steckverbinder zu einer leistungsstarken Komponente für deine Projekte.
