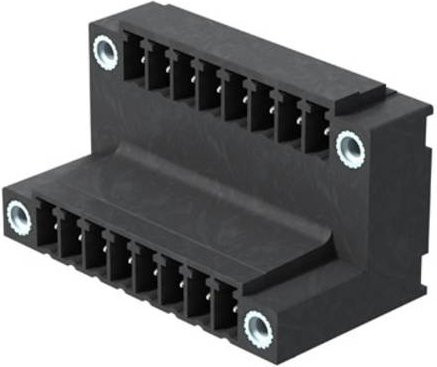

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle elektrische Verbindungen auf Leiterplatten. Durch das intelligente Design ermöglicht dieser Leiterplattensteckverbinder die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Platine spart. Dank der speziellen Konstruktion für den Wellenlötprozess lassen sich die Anschlüsse in einem einzigen Arbeitsgang realisieren, was deine Produktionsabläufe optimiert.

Dieser Steckverbinder zeichnet sich durch eine praktische 90° Abgangsrichtung aus, wodurch die Anschlüsse liegend ausgeführt werden. Die Anordnung der Anschlüsse in zwei versetzten Ebenen garantiert dir einen freien und ungehinderten Zugang zu jeder einzelnen Reihe. Mit einem Rastermaß von 3,81 mm ist das Bauteil zudem vollkommen layout-kompatibel zu gängigen Steckverbindern auf dem Markt. Die schwarze Ausführung und die verzinnte Oberfläche sorgen für eine zuverlässige Kontaktierung und eine langlebige Verbindung.

Für eine präzise Identifikation im technischen Aufbau bietet die Stiftleiste integrierten Platz für Beschriftungen und Kodierung. Mit einer Polzahl von 8 und einer Lötstiftlänge von 3,2 mm ist dieses Bauteil ideal für Anwendungen geeignet, die eine hohe Dichte bei gleichzeitig klarer Struktur erfordern. Die technischen Spezifikationen mit einer Spannung von bis zu 320 V (IEC) und einer Stromstärke von 17,5 A (IEC) unterstreichen die Leistungsfähigkeit dieser SCDV Stiftleiste für professionelle elektronische Projekte.
