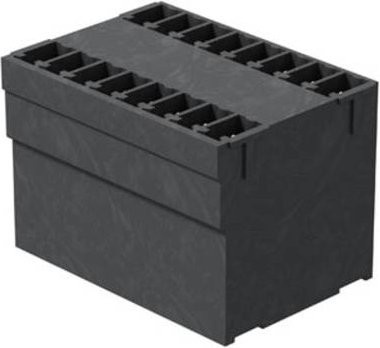

Die hochwertige SCD-THR Doppelstock-Stiftleiste von Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und zeichnet sich durch seine hohe Temperaturbeständigkeit aus. Durch das intelligente Design ermöglicht die Komponente den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf der Leiterplatte spart und die Montage in nur einem Arbeitsgang optimiert.

Mit einer Polzahl von 32 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die schwarze Ausführung und die seitlich geschlossene Bauweise verleihen dem Bauteil eine strukturierte Optik. Dank der 90°-Abgangsrichtung handelt es sich um eine liegende Anordnung, die einen frontplattenschlüssigen Zugang ermöglicht. Die verzinnten Anschlüsse mit einer Lötstiftlänge von 3,2 mm gewährleisten eine zuverlässige und dauerhafte Verbindung während der Bestückung.

Funktional überzeugt der Steckverbinder durch seine robusten elektrischen Eigenschaften. Er ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und unterstützt Stromstärken von 17,5 A (IEC) bzw. 10 A (UL). Für eine einfache Identifikation und Fehlervermeidung bietet die Konstruktion ausreichend Platz für Beschriftungen und Kodierungen. So integrierst du diesen professionellen Stiftleisten-Steckverbinder mühelos in deine technischen Projekte und profitierst von höchster Präzision und Zuverlässigkeit.
