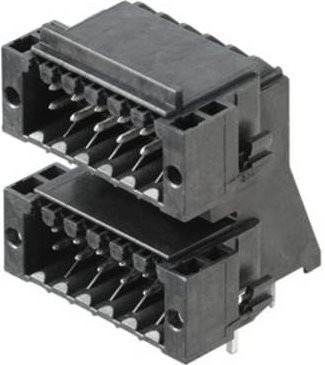

Die Weidmüller Stiftleiste setzt neue Maßstäbe in der Entwicklung hochverdichteter Elektronikkomponenten. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für Anwendungen konzipiert, bei denen es auf maximale Platzersparnis und Effizienz ankommt. Durch das innovative Design der Doppelstock-Stiftleiste im 3,50 mm Raster gelingt es, die Packungsdichte auf der Leiterplatte signifikant zu erhöhen, während die Funktionalität gewahrt bleibt.

Ein herausragendes Merkmal dieses Steckverbinders ist das virtuelle Raster von 0,875 mm, welches die Integration von 1 mm² I/O-Anschlüssen ermöglicht. Mit einer Polzahl von 32 und einer 90°-Ausrichtung bietet die Komponente eine ideale Lösung für typische IP20-Sensorschnittstellen. Die schwarze Ausführung und die hochwertige, verzinnte Oberfläche garantieren eine zuverlässige elektrische Verbindung und eine lange Lebensdauer in anspruchsvollen Umgebungen.

Dank der speziellen Geometrie des Gehäuses wird eine hohe mechanische Stabilität erreicht, die die Lötstellen effektiv vor Belastungen schützt. Der integrierte Reflow-Lötanschluss mit einem Lötflansch bietet den entscheidenden Vorteil, dass auf zusätzliche Schraubbefestigungen verzichtet werden kann. Dies reduziert nicht nur die Prozesskosten, sondern minimiert auch die mechanische Beanspruchung während der Montage.

Durch die Nutzung dieser Stiftleiste reduzierst du den Platzbedarf auf deiner Leiterplatte um bis zu 75 %. Dieser gewonnene Raum lässt sich optimal für andere Komponenten, wie beispielsweise Displays im Frontpanel, nutzen. So steigerst du die Wettbewerbsfähigkeit deiner Geräte, indem du bei gleichbleibendem Funktionsumfang deutlich kompaktere Abmessungen realisierst.
