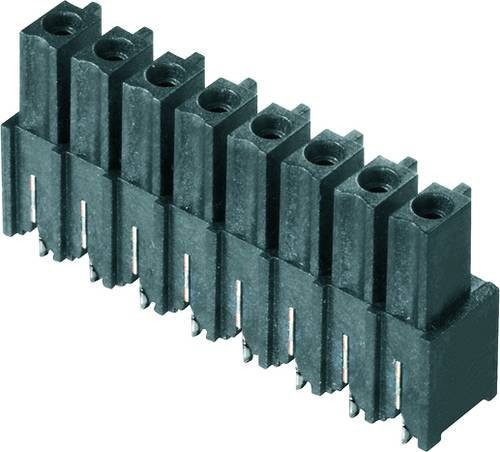

Die invertierte Buchsenleiste BCL-SMT von Weidmüller bietet eine hochfunktionale Lösung für anspruchsvolle Anwendungen in der Elektronikfertigung. Dieser hochwertige Leiterplattensteckverbinder zeichnet sich durch seine seitliche Schließung aus, die für zusätzliche Fingersicherheit auf der Leiterplatte sorgt. Dies macht das Bauteil besonders geeignet für den Einsatz bei spannungsführenden Ausgängen, bei denen der Schutz des Anwenders und die Sicherheit der Schaltung oberste Priorität haben.

Durch die spezielle Bauweise ist der Steckverbinder ideal für die Board-to-board-Verbindung von Baugruppen geeignet und erweitert somit flexibel deinen technischen Anwendungsbereich. Ein entscheidender Vorteil für moderne Produktionsumgebungen ist die Reflow-Lötfähigkeit. Diese ermöglicht eine nahtlose und effiziente Integration in den automatischen Bestückungs- und Lötprozess, was die Prozessgeschwindigkeit erhöht und die Zuverlässigkeit der Verbindungen stärkt. Die verzinnten Kontakte mit einer Lötstiftlänge von 1,5 mm garantieren dabei eine optimale elektrische Leitfähigkeit.

Mit einem Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen und bietet zudem ausreichend Platz für eine individuelle Kodierung oder Bedruckung. Die schwarze Ausführung sorgt für eine klare optische Abgrenzung auf der Platine. Dank der flexiblen Abgangsrichtungen kannst du zwischen einer 180 ° stehenden oder einer 90 ° liegenden Anordnung wählen, um den maximalen Gestaltungsspielraum für deine Schaltungsdesigns zu nutzen. Die technischen Spezifikationen unterstützen Spannungen von bis zu 320 V (IEC) und Ströme von 17,5 A (IEC), was eine robuste Leistung in professionellen elektronischen Projekten sicherstellt.
