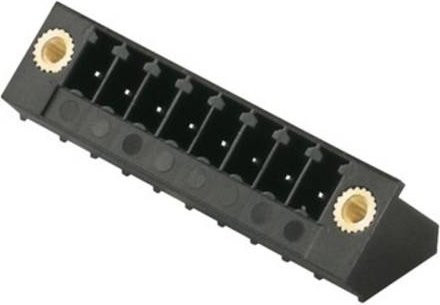

Die hochwertige Stiftleiste von Weidmüller bietet dir eine präzise Lösung für anspruchsvolle Anforderungen im Bereich der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder zeichnet sich durch eine besondere 135°-Abgangsrichtung aus. Dieser Winkel wird zwischen der Steckrichtung und dem Lötpin definiert und ermöglicht eine schräge Anordnung von 45° zur Leiterplatte, was dir eine deutlich größere Gestaltungsfreiheit beim Baugruppen- und Gerätedesign eröffnet.

Durch die parallele Anordnung mehrerer Stiftleisten zu einem Steckerfeld erzielst du eine hohe Packungsdichte und einen einfachen Zugang zu den Anschlüssen. Der Steckverbinder ist für den Reflow-Lötanschluss optimiert und verfügt über eine verzinnte Oberfläche, die eine zuverlässige Verbindung gewährleistet. Mit einem Raster von 3,81 mm ist das Bauteil zudem layout-kompatibel zu gängigen Steckverbindern und bietet ausreichend Platz für eine individuelle Bedruckung oder Kodierung.

Das Gehäusedesign in klassischem Schwarz ist auf Funktionalität ausgelegt und eignet sich ideal für moderne technische Anwendungen. Die technische Leistungsfähigkeit zeigt sich in der Spannungsfestigkeit von bis zu 320 V (IEC) bzw. 300 V (UL) sowie einer Strombelastbarkeit von 17,5 A (IEC) bzw. 10 A (UL). Dank der hochtemperaturfesten Bauweise der SC-SMT Serie bleibt die Stabilität auch unter thermischer Belastung während des Lötprozesses erhalten. Mit einer Lötstiftlänge von 3,2 mm und einer Polzahl von 6 ist dieser Steckverbinder eine exzellente Wahl für kompakte und effiziente Elektronikkomponenten.
