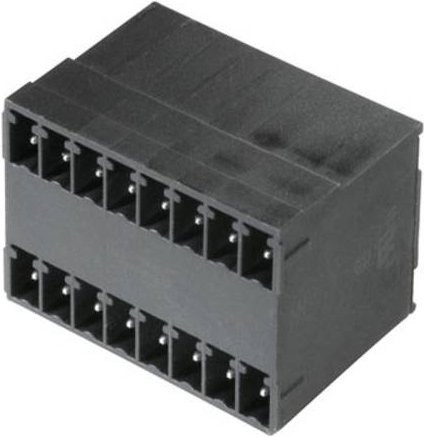

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design sparst du wertvollen Platz auf deiner Leiterplatte und optimierst gleichzeitig deine Produktionsabläufe.

Die technische Konstruktion zeichnet sich durch eine Abgangsrichtung von 90° aus, was eine liegende Montage ermöglicht. Dank der Anordnung der Anschlüsse in einer Ebene ist ein frontplattenschlüssiger Zugang gewährleistet, was die spätere Handhabung und Wartung erheblich erleichtert. Der Steckverbinder verfügt über einen Lötanschluss mit einer Lötstiftlänge von 3,2 mm und ist für eine präzise Verbindung im Raster von 3,81 mm ausgelegt. Die verzinnten Kontakte sorgen für eine hervorragende Leitfähigkeit und Zuverlässigkeit bei der Signalübertragung.

Mit einer Polzahl von 32 und einer klassischen schwarzen Farbgebung fügt sich die Stiftleiste nahtlos in professionelle Schaltungsdesigns ein. Die Komponente ist zudem layout-kompatibel zu gängigen Steckverbindern und bietet integrierten Platz für Beschriftungen sowie eine einfache Kodierung, um Verwechslungen zu vermeiden. Mit einer Spannungsfestigkeit von bis zu 320 V (IEC) und einer Strombelastbarkeit von 17,5 A (IEC) ist dieser elektrische Steckverbinder ein robustes und leistungsstarkes Bauteil für deine technischen Projekte.
