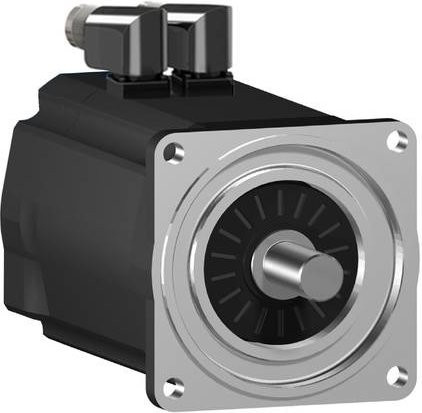

Der Lexium SH3 Servomotor von Schneider Electric bietet eine beeindruckende Leistungsfähigkeit für anspruchsvolle und dynamische Anwendungen in der Automatisierungstechnik. Durch das geringe Rotorträgheitsmoment ermöglicht dieser AC-Servomotor extrem schnelle Beschleunigungsprozesse, was ihn zur idealen Wahl für präzise Bewegungsabläufe macht. Dank einer fortschrittlichen Wicklungstechnologie erreicht der Motor eine besonders hohe Leistungsdichte, obwohl er in einer sehr kompakten Ausführung gestaltet ist.

In puncto Kraft setzt dieser Synchronmotor neue Maßstäbe. Er verfügt über ein nominelles Dauerstillstandsmoment von 27,8 Nm und kann ein beachtliches Spitzendrehmoment von bis zu 90,2 Nm generieren. Je nach gewählter Versorgungsspannung erreicht der Motor eine Nenndrehzahl von bis zu 3600 U/min und eine spannungsabhängige Nennleistung von bis zu 3430 W. Für eine exakte Positionsbestimmung ist ein hochwertiger Multiturn-Encoder integriert, der als SinCos Hiperface mit 128 Perioden pro Umdrehung arbeitet.

Die robuste Bauweise des Motors ist auf Langlebigkeit und Schutz ausgelegt. Sowohl das Motorgehäuse als auch das Wellenende sind nach der Schutzart IP65 zertifiziert, was einen zuverlässigen Betrieb in staubigen oder feuchten Umgebungen gewährleistet. Die technische Ausstattung wird durch eine integrierte Haltebremse ergänzt, die für zusätzliche Sicherheit bei Stillstand sorgt. Der elektrische Anschluss erfolgt unkompliziert über zwei M23-Steckverbinder, die um 90° gewinkelt und drehbar sind. Für eine optimale Abstimmung des Systems werden die Servoverstärker der Lexium-Reihe Lexium 52 und Lexium 62 empfohlen.

Die technischen Spezifikationen im Überblick:
Motorflansch: 140 mm
Durchmesser der Antriebswelle: 24 mm
