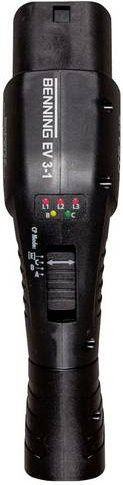

Der Benning EV 3-1 ist ein hochspezialisierter Wallboxtester und Messadapter, der die effiziente Funktionsprüfung sowie die präzise Fehlersuche an Ladestationen für Elektrofahrzeuge ermöglicht. Dieses professionelle Werkzeug dient dazu, die Sicherheits- und Funktionsprüfung von AC-Ladestationen normkonform nachzuweisen. In Kombination mit einem geeigneten Installationsprüfgerät erfüllst du die Anforderungen gemäß DIN VDE 0100-600 und DIN VDE 0105-100, was eine rechtssichere Dokumentation der Installation gewährleistet.

Das Gerät ist universell kompatibel mit 1- und 3-phasigen Ladestationen (EVSE) der Ladebetriebsart 3, die mit einem Typ-2-Steckverbinder ausgestattet sind. Ein wesentlicher Vorteil des Benning EV 3-1 ist die Fähigkeit, unterschiedliche Fahrzeugzustände zu simulieren. Du kannst Zustände wie das Nicht-Verbinden (A), das Verbinden ohne Bereitschaft (B), das Laden ohne Belüftung (C) sowie Fehlerzustände wie einen Kurzschluss zwischen CP und PE (E) realitätsnah abbilden. Die visuelle Kontrolle erfolgt dabei unkompliziert über farbige LEDs, die dir die Ausgangsspannung der Phasen L1, L2 und L3 sowie die aktuellen Fahrzeugzustände anzeigen.

Für eine detaillierte Analyse bietet der Tester zudem eine 4 mm Buchse für das CP-Signal, die den Anschluss an ein Oszilloskop oder Multimeter erlaubt. Die Verbindung zum Installationsprüfgerät erfolgt über standardisierte 4 mm Buchsen für die Leitungen L1, L2, L3, N und PE. Dank der intuitiven Handhabung und der robusten Bauweise in schwarzer Ausführung kann das Gerät auch von elektrotechnisch unterwiesenen Personen sicher bedient werden. Der Messadapter ist für die Messkategorie CAT II 300 V ausgelegt und eignet sich ideal für alle gängigen Wallboxen mit Ladesteckdose oder fest angeschlossenem Typ-2-Ladekabel.
