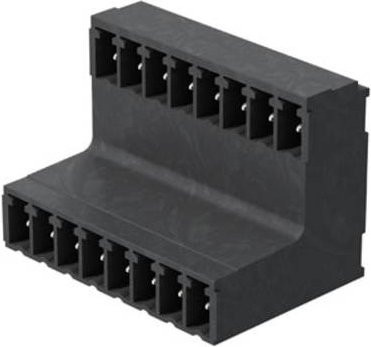

Die hochtemperaturfeste Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und ermöglicht durch seine intelligente Bauweise die Nutzung von zwei Schnittstellen auf derselben Grundfläche. Dies spart wertvollen Platz auf deiner Leiterplatte und optimiert die Komponentenplatzierung in einem einzigen Arbeitsgang.

Das Design zeichnet sich durch eine 90° Abgangsrichtung aus, was eine liegende Montage ermöglicht. Dank der Anordnung der Anschlüsse in zwei versetzten Ebenen wird ein freier Zugang zu jeder Reihe gewährleistet, was die Montage und Wartung erheblich erleichtert. Der Steckverbinder ist in einem klassischen Schwarz gehalten und verfügt über eine hochwertige, verzinnte Oberfläche, die eine optimale Leitfähigkeit und Lötbarkeit sicherstellt. Mit einem Raster von 3,81 mm ist dieses Bauteil zudem layout-kompatibel zu gängigen Steckverbindern gestaltet.

Für eine präzise Identifikation und Fehlervermeidung bietet die Stiftleiste integrierten Platz für Beschriftungen und Kodierungen. Die technischen Spezifikationen unterstreichen die Zuverlässigkeit des Produkts: Es ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und kann Ströme von 17,5 A (IEC) bzw. 10 A (UL) sicher übertragen. Mit einer Polzahl von 24 und einer Lötstiftlänge von 3,2 mm ist dieser seitlich geschlossene Steckverbinder ein essenzieller Bestandteil für professionelle und langlebige elektronische Schaltungen.
