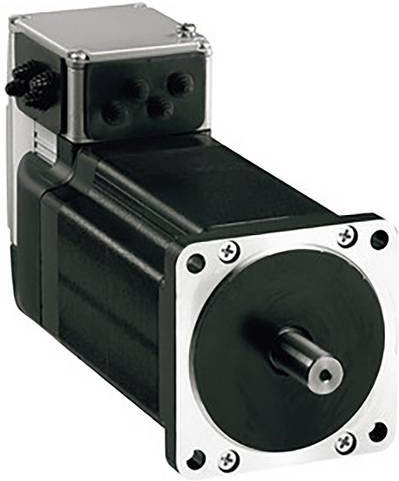

Der integrierte Schrittmotor der Reihe Lexium ILS2 von Schneider Electric bietet eine hocheffiziente Lösung für präzise Antriebsanforderungen. Diese dezentrale Antriebseinheit kombiniert einen leistungsstarken 3-Phasen-Schrittmotor mit einer direkt zugehörigen Ansteuerelektronik in einem besonders kompakten Gehäuse. Durch die geringen Abmessungen eignet sich dieser Antrieb ideal für Anwendungen, bei denen wertvoller Bauraum optimiert werden muss, ohne dabei Kompromisse bei der Leistung einzugehen.

Ein wesentliches Merkmal dieses Systems ist das hohe Dauerstillstandsmoment, das zusammen mit exzellenten Gleichlaufeigenschaften für eine stabile und kontrollierte Bewegung sorgt. Mit einem maximalen Dreh- und Haltemoment von 0,45 Nm ist der Motor optimal auf Aufgaben ausgelegt, die eine präzise Positionierung erfordern. Die Wicklung ist speziell für mittlere Drehzahlen konzipiert und erreicht eine Nenndrehzahl von 1100 U/min, was eine zuverlässige Performance in dynamischen Prozessen garantiert.

Die technische Integration erfolgt nahtlos über den Feldbus EtherCAT, der eine schnelle und präzise Ansteuerung ermöglicht. Für die Rückmeldung der Position dient ein integriertes Messsystem, welches einen Indexpuls überträgt. Zur Erhöhung der Betriebssicherheit verfügt die Einheit über Steuereingänge für die Sicherheitsfunktion STO (Safe Torque Off). Die Stromversorgung wird über eine Versorgungsspannung von 24-48 VDC realisiert. Dank der praktischen Industriesteckverbinder und einem Flanschmaß zur Befestigung von 85 mm lässt sich der Motor unkompliziert in bestehende Systeme integrieren.
