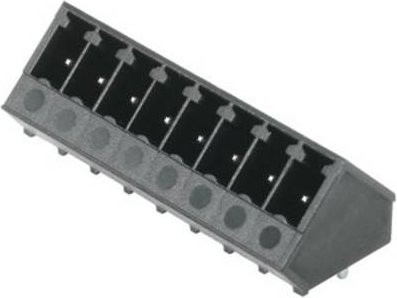

Die hochtemperaturfeste Stiftleiste SC-SMT von Weidmüller bietet dir eine erstklassige Lösung für anspruchsvolle Anforderungen im Bereich der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder zeichnet sich durch eine besondere 135°-Abgangsrichtung aus. Dieser Winkel wird präzise zwischen der Steckrichtung und dem Lötpin definiert, was einer schrägen Abgangsrichtung von 45° zur Leiterplatte entspricht. Durch diese Konstruktion gewinnst du eine deutlich höhere Gestaltungsfreiheit bei deinem Baugruppen- und Gerätedesign.

Dank der seitlich geschlossenen Bauweise und der Möglichkeit, mehrere Stiftleisten parallel zu einem Steckerfeld anzuordnen, erzielst du eine hohe Packungsdichte und einen einfachen Zugang zu den Anschlüssen. Der Steckverbinder ist für den Reflow-Lötanschluss optimiert und verfügt über eine verzinnte Oberfläche, die eine zuverlässige Verbindung gewährleistet. Mit einem Raster von 3,81 mm ist das Bauteil zudem layout-kompatibel zu gängigen Steckverbindern, was die Integration in bestehende Systeme erheblich erleichtert.

Das Gehäuse ist in klassischem Schwarz gehalten und bietet durch die integrierte Struktur ausreichend Platz für eine spätere Bedruckung oder Kodierung. Mit technischen Spezifikationen wie einer Strombelastbarkeit von bis zu 17,5 A (IEC) und einer Spannungsfestigkeit von 320 V (IEC) ist dieser elektronische Steckverbinder für professionelle Anwendungen bestens gerüstet. Die Lötstiftlänge beträgt 3,2 mm, was zusammen mit der robusten Materialbeschaffenheit für maximale Stabilität in deiner Schaltung sorgt.
