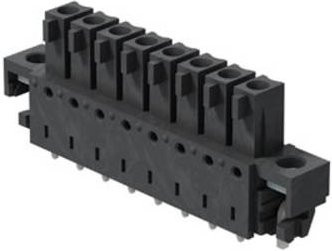

Die hochwertige Buchsenleiste der Marke Weidmüller bietet eine präzise Lösung für anspruchsvolle Anwendungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder zeichnet sich durch einen Reflow-Lötanschluss aus, der eine nahtlose Integration in automatische Bestückungs- und Lötprozesse ermöglicht. Mit einer Polzahl von 5 und einem Raster von 3,81 mm ist die Komponente layoutkompatibel zu gängigen Steckverbindern und lässt sich flexibel in bestehende Designs einbinden.

Ein wesentliches Merkmal dieser schwarzen Buchsenleiste ist die invertierte Bauweise, die für zusätzliche Fingersicherheit auf der Leiterplatte sorgt. Dies macht den Steckverbinder besonders geeignet für spannungsführende Ausgänge. Durch die Erweiterung des Anwendungsbereichs um die Board-to-board-Verbindung von Baugruppen bietet das Bauteil eine vielseitige Funktionalität. Die technische Ausführung mit einem Lötflansch ermöglicht zudem eine stabile Befestigung zur Leiterplatte, wobei die Variante mit Mutter eine Montage ohne zusätzliche Verschraubung erlaubt.

Die Konstruktion bietet dir durch zwei verschiedene Abgangsrichtungen einen großen Gestaltungsspielraum für deine Anordnungsvarianten, sei es in einer 180 ° stehenden oder einer 90 ° liegenden Position. Mit einer Nennspannung von bis zu 320 V (IEC) und einer Stromstärke von 17,5 A (IEC) ist dieser Steckverbinder für leistungsstarke Anwendungen ausgelegt. Die verzinnten Lötstifte mit einer Länge von 1,5 mm garantieren dabei eine zuverlässige und dauerhafte elektrische Verbindung innerhalb deiner Elektronikprojekte.
