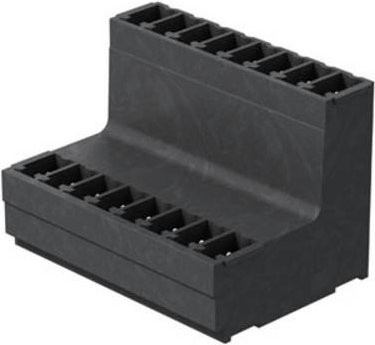

Die hochwertige SCDV-THR Doppelstock-Stiftleiste von Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und zeichnet sich durch seine hohe Temperaturbeständigkeit aus. Durch das intelligente Design ermöglicht die Komponente den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Leiterplatte spart und die Montage in nur einem Arbeitsgang optimiert.

Mit einer Polzahl von 30 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die schwarze Ausführung der seitlich geschlossenen Stiftleiste sorgt für eine klare optische Abgrenzung auf der Platine. Dank der 90°-Abgangsrichtung ist die Anordnung liegend realisiert, wobei die Anschlüsse in zwei versetzten Ebenen liegen. Dies garantiert dir einen freien Zugang zu jeder einzelnen Reihe und erleichtert die Handhabung bei der Installation erheblich.

Die technische Zuverlässigkeit wird durch die hochwertige, verzinnte Oberfläche und die Lötstiftlänge von 3,2 mm unterstrichen. Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Für eine fehlerfreie Bestückung bietet das Bauteil zudem integrierten Platz für Beschriftungen und Kodierungen, sodass du eine eindeutige Identifizierung der Kontakte sicherstellen kannst.
