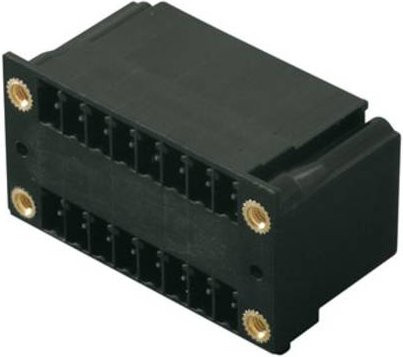

Mit dem Weidmüller Leiterplattensteckverbinder sicherst du dir eine hochperformante Lösung für anspruchsvolle elektronische Anwendungen. Diese Doppelstock-Stiftleiste der Serie SCD-THR wurde speziell für den effizienten Reflow-Lötprozess entwickelt und zeichnet sich durch ihre hohe Temperaturbeständigkeit aus. Dank der innovativen Bauweise ermöglicht das Bauteil die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Leiterplatte spart und die Montage in nur einem Arbeitsgang optimiert.

Die technische Präzision zeigt sich im Rastermaß von 3,81 mm, wodurch dieser Steckverbinder vollkommen layout-kompatibel zu gängigen Standardkomponenten ist. Die schwarze Ausführung und die verzinnten Anschlüsse sorgen nicht nur für eine optische Einheitlichkeit, sondern garantieren auch eine hervorragende Leitfähigkeit und Lötqualität. Mit einer Polzahl von 22 und einer Abgangsrichtung von 90° (liegend) bietet die Stiftleiste eine ideale Konfiguration für frontplattenschlüssige Zugänge und kompakte Gehäusebauweisen.

Für maximale Flexibilität und Fehlervermeidung im Betrieb bietet der Steckverbinder integrierten Platz für Beschriftungen und Kodierung. Die robusten elektrischen Spezifikationen mit einer Spannung von bis zu 320 V (IEC) und einer Stromstärke von 17,5 A (IEC) machen diesen Leiterplattensteckverbinder zu einer zuverlässigen Wahl für professionelle Schaltungen. Die Lötstiftlänge beträgt 3,2 mm, was eine präzise Verbindung während des Lötens gewährleistet.
