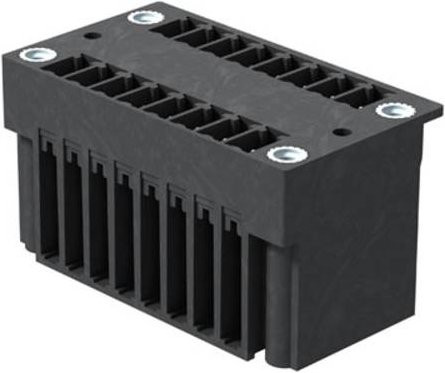

Mit dem Weidmüller Leiterplattensteckverbinder sicherst du dir eine hochperformante Lösung für anspruchsvolle elektronische Anwendungen. Diese Doppelstock-Stiftleiste der Serie SCD-THR wurde speziell für den effizienten Reflow-Lötprozess entwickelt und zeichnet sich durch ihre hohe Temperaturbeständigkeit aus. Durch das intelligente Design ermöglicht der Steckverbinder die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Leiterplatte spart und die Montage in nur einem Arbeitsgang optimiert.

Die technische Konstruktion überzeugt durch eine Abgangsrichtung von 90 °, wodurch die Anschlüsse liegend und in einer Ebene angeordnet sind. Dies gewährleistet einen idealen, frontplattenschlüssigen Zugang für deine Komponenten. Der Steckverbinder verfügt über einen Raster von 3,81 mm und ist somit vollkommen layout-kompatibel zu gängigen Steckverbindern auf dem Markt. Dank der integrierten Möglichkeiten für Beschriftung und Kodierung behältst du in komplexen Systemen stets die volle Übersicht über deine Verbindungen.

In der Farbe Schwarz gehalten, bietet dieser verzinnte Steckverbinder eine zuverlässige elektrische Kontaktierung. Die robusten Spezifikationen unterstützen hohe Anforderungen: Er ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Mit einer Polzahl von 4 und einer präzisen Lötstiftlänge von 3,2 mm stellt dieses Bauteil eine exzellente Wahl für professionelle Leiterplattenmontagen dar, bei denen es auf Präzision und Langlebigkeit ankommt.
