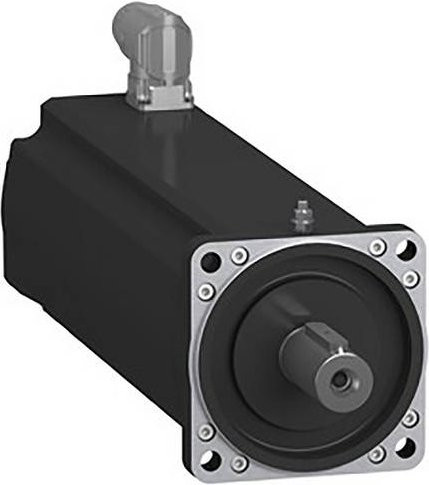

Der Schneider Electric SH3-Servomotor bietet eine hochpräzise Lösung für anspruchsvolle Antriebsanwendungen und ist speziell für die Verwendung mit den Systemen Lexium 52 und Lexium 62 konzipiert. Als leistungsstarker Synchronmotor zeichnet sich dieses Modell durch ein besonders niedriges Trägheitsmoment aus, was eine schnelle und dynamische Reaktion in automatisierten Prozessen ermöglicht. Mit einer Nennleistung von 2600 W und einer Baugröße von 100 mm ist dieser Motor ideal für industrielle Umgebungen geeignet, die höchste Effizienz und Zuverlässigkeit erfordern.

Die technischen Spezifikationen unterstreichen die Leistungsfähigkeit des Antriebs. Das kontinuierliche Halte- bzw. Stillstandsmoment liegt bei 10 Nm, während das Spitzenmoment bis zu 40,5 Nm erreicht. Mit einer Nenn- und Maximaldrehzahl von 3600 bis 6000 U/min stellt der Motor eine konstante Performance sicher. Für eine exakte Positionsbestimmung sorgt der integrierte Multiturn Encoder (DSL, SinCos), der eine hochauflösende Rückmeldung liefert. Zudem ist eine integrierte Haltebremse verbaut, die für zusätzliche Sicherheit bei Stillstandzeiten sorgt.

Robustheit und Schutz sind bei diesem Industrie-Servomotor ebenfalls fest eingeplant. Das Gehäuse ist nach IP65 geschützt, während das Wellenende die Schutzart IP54 aufweist. Die mechanische Konstruktion umfasst ein Wellenende mit Passfeder und einen Wellendurchmesser von 19 mm. Die elektrische Anbindung erfolgt unkompliziert über ein einzelnes, 90° gewinkeltes und drehbares Kabel mit zwei M23-Anschlüssen, was die Installation in engen Bauraumverhältnissen erheblich erleichtert. In der Farbe Schwarz gehalten, fügt sich die Komponente nahtlos in professionelle Steuerungsarchitekturen ein.
