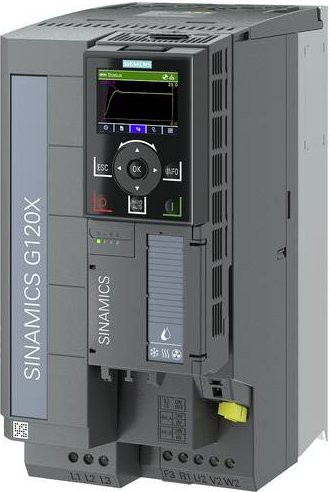

Der Siemens SINAMICS G120X ist ein hochspezialisierter Frequenzumrichter, der gezielt für die anspruchsvollen Anforderungen in den Bereichen Pumpen, Lüfter sowie der Wasser- und Abwasserwirtschaft entwickelt wurde. Auch in der Gebäudetechnik und im HVAC-Sektor setzt dieses Gerät neue Maßstäbe durch seine effiziente und zuverlässige Steuerung. Dank der kompakten Bauform lässt sich der Umrichter optimal in Schaltschränken platzieren, wodurch wertvoller Raum gespart wird.

Die technische Leistungsfähigkeit zeigt sich in einer Bemessungsleistung von 7,5 kW bei 110 % über 60 Sekunden. Das Gerät arbeitet stabil innerhalb eines Spannungsbereichs von 3AC 200-240V (+10/-20 %) und ist für Frequenzen von 47-63 Hz ausgelegt. Ein besonderes Merkmal ist die hohe Robustheit, die durch eine Betriebstemperatur von -20 °C bis +45 °C gewährleistet wird. Zudem verfügt diese Variante über integrierte DC-Klemmen, die den flexiblen Anschluss von du/dt-Filtern ermöglichen.

Für eine einfache Handhabung direkt nach der Inbetriebnahme sorgt das intuitive Setup. Du kannst den SINAMICS G120X bequem über das Smart Access Module oder das Bedienpanel IOP-2 konfigurieren. Spezifische Funktionen wie der Rohrbefüllungsmodus und die Bypass-Funktion steigern die Effizienz in deiner Applikation erheblich. Mit der Schutzart IP20 und der Einhaltung der EMV-Kategorien C2 bzw. C1 bietet dieser Siemens Frequenzumrichter eine sichere und ressourcenschonende Lösung für moderne industrielle Prozesse.
