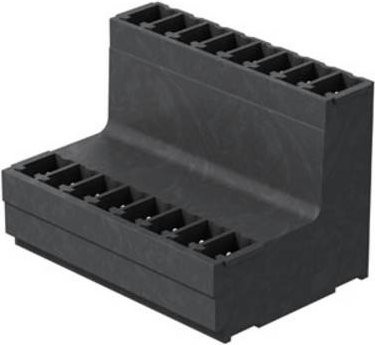

Die hochtemperaturfeste Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Durch das intelligente Design ermöglicht dieser Leiterplattensteckverbinder den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Platine spart. Dank der Konstruktion in zwei versetzten Ebenen ist ein freier Zugang zu jeder Reihe jederzeit gewährleistet, was die Montage und Wartung erheblich erleichtert.

Dieser spezielle Steckverbinder ist für den Reflow-Lötprozess optimiert und zeichnet sich durch eine hohe thermische Beständigkeit aus. Mit einer Polzahl von 18 und einem präzisen Raster von 3,81 mm ist das Bauteil layoutkompatibel zu gängigen Steckverbindern gestaltet. Die schwarze Ausführung der Stiftleiste sorgt für eine klare optische Abgrenzung auf der Leiterplatte, während die verzinnte Oberfläche eine zuverlässige elektrische Verbindung garantiert.

Die technische Funktionalität wird durch die 90 ° Abgangsrichtung, also die liegende Bauweise, ergänzt, die ideal für kompakte Schaltungsdesigns ist. Mit einer Spannungsfestigkeit von bis zu 320 V (IEC) und einer Strombelastbarkeit von 17,5 A (IEC) bietet die SCDV-THR Stiftleiste eine robuste Performance. Zudem bietet das Gehäuse integrierten Platz für Beschriftungen und eine einfache Kodierung, sodass du eine fehlerfreie Zuordnung der Anschlüsse sicherstellen kannst. Die Lötstiftlänge beträgt 3,2 mm, was eine präzise Integration in deine technischen Projekte ermöglicht.
