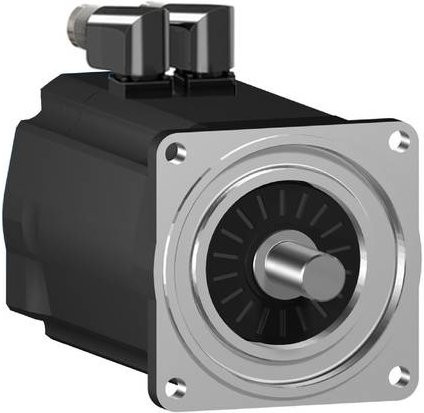

Der Lexium SH3 Servomotor von Schneider Electric bietet eine beeindruckende Leistungsfähigkeit für anspruchsvolle und dynamische Anwendungen in der Automatisierungstechnik. Durch ein besonders geringes Rotorträgheitsmoment ermöglicht dieser AC-Servomotor extrem schnelle Beschleunigungsprozesse, die für präzise Bewegungsabläufe unerlässlich sind. Dank einer fortschrittlichen Wicklungstechnologie erreicht das Gerät eine hohe Leistungsdichte, was eine effiziente Arbeitsweise in einer besonders kompakten Bauweise garantiert.

In puncto Kraft setzt dieser Synchronmotor neue Maßstäbe. Er verfügt über ein nominelles Dauerstillstandsmoment von 27,8 Nm und kann ein beachtliches Spitzendrehmoment von bis zu 90,2 Nm generieren. Die Nenndrehzahl ist flexibel und erreicht, abhängig von der gewählten Versorgungsspannung, bis zu 3600 U/min. Damit liefert der Motor eine spannungsabhängige Nennleistung von bis zu 3430 W, was ihn zu einer vielseitigen Lösung für komplexe Antriebssysteme macht.

Für eine exakte Positionierung sorgt der integrierte Multiturn-Encoder. Dieser ist als SinCos Hiperface mit 128 Perioden pro Umdrehung ausgeführt und gewährleistet eine hochpräzise Rückmeldung während des Betriebs. Die technische Robustheit wird durch das Gehäuse unterstrichen, welches der Schutzart IP65 entspricht, während der Motor selbst die Schutzart IP54 aufweist. Der elektrische Anschluss erfolgt unkompliziert über zwei M23-Steckverbinder, die um 90° gewinkelt und drehbar gestaltet sind.

Die mechanische Integration gelingt dank des Motorflansches mit 140 mm Durchmesser und einer Antriebswelle mit einem Durchmesser von 24 mm sehr effizient. Das Wellenende ist mit einer Passfeder ausgestattet, um eine sichere Kraftübertragung zu gewährleisten. In der schwarzen Ausführung fügt sich der Motor zudem dezent in technische Umgebungen ein. Für eine optimale Abstimmung des Systems werden die Servoverstärker der Lexium-Reihe, wie Lexium 52 oder Lexium 62, empfohlen.
