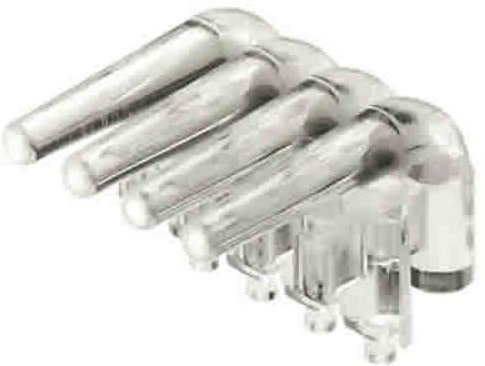

Mit dem Leiterplattensteckverbinder von Weidmüller erhältst du eine hocheffiziente Lösung für die optische Überwachung von Schaltzuständen. Dieser spezialisierte Flutlichtanzeige-Steckverbinder fungiert als ideales Bindeglied zwischen der LED und dem Frontpanel, wodurch du auf aufwendige Sonderkonstruktionen verzichten kannst. Durch die Verwendung von hochwertigem, transparentem Kunststoff wird das Licht gängiger LEDs kostengünstig und präzise über einen Bogen bis in die Steckebene oder direkt durch die Frontplatte geleitet.

Die technische Umsetzung überzeugt durch eine einfache Handhabung, da die Lichtleiter-Elemente mühelos hinter die passenden, abgewinkelten Stiftleisten mit einer 90-Grad-Abgangsrichtung gerastet werden. Dank der verschiedenen Varianten mit unterschiedlichen Lichteintrittshöhen stellst du eine optimale Lichtausbeute für verschiedenste LED-Bauformen sicher. Die runde Form des Lichtaustritts ermöglicht zudem einfache Bohrungen in der Frontplatte und gewährleistet die problemlose Einhaltung notwendiger Luft- und Kriechstrecken.

Im Vergleich zu herkömmlichen Methoden bietet dieser Steckverbinder entscheidende Vorteile für dein Design und die Produktion. Du benötigst keine zusätzliche LED-Platine hinter dem Frontpanel und kannst auf langbeinige LEDs sowie separate Halterungen verzichten. Die gebogene Lichtleitung sorgt für eine maximale Effizienz, während die Komponenten bei kleineren Polzahlen flexibel abtrennbar sind. Dies führt zu einer signifikanten Vereinfachung des Herstellprozesses, einer Senkung der Produktionskosten und einem deutlich effizienteren Design deiner elektronischen Komponenten.
