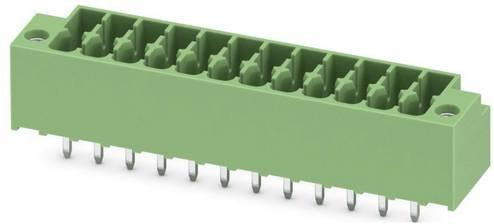

Die hochwertige Leiterplatten-Grundleiste von Phoenix Contact bietet eine präzise und zuverlässige Lösung für anspruchsvolle elektrische Verbindungen in der Elektronikfertigung. Diese Komponente aus der Artikelfamilie DMCV 1,5/..-G1F zeichnet sich durch eine durchdachte Konstruktion aus, die speziell auf die Anforderungen moderner Schaltungsdesigns zugeschnitten ist. Mit einer Polzahl von 12 und einer Anordnung in 2 Reihen ermöglicht die Grundleiste eine effiziente Nutzung des verfügbaren Platzes auf der Leiterplatte.

Das Bauteil überzeugt durch technische Exzellenz und eine robuste Bauweise. Mit einem Nennquerschnitt von 1,5 mm² und einem Nennstrom von 8 A ist die Leiste für eine stabile Leistungsübertragung ausgelegt. Die Bemessungsspannung von 160 V (III/2) unterstreicht die Eignung für diverse industrielle Anwendungen. Dank der grünen Farbe lässt sich die Komponente innerhalb komplexer Schaltungen visuell leicht identifizieren und einordnen. Die Kontaktoberfläche aus Sn (Zinn) sorgt zudem für eine optimale Leitfähigkeit und eine dauerhaft hohe Kontaktqualität.

Für eine sichere und dauerhafte Installation ist die Grundleiste für das Wellenlöten optimiert. Das lineare Pinning mit einer Pinlänge von 3,5 mm und einem präzisen Rastermaß von 3,5 mm garantiert eine exakte Passform beim Montageprozess. Ein besonderes Sicherheitsmerkmal ist die integrierte Lock-and-Release-Verriegelung. Diese sorgt in Kombination mit dem Lock & Release Gewindeflansch für eine extrem sichere Verbindung innerhalb des COMBICON DFMC 1,5 Stecksystems, die selbst unter mechanischer Belastung stabil bleibt.
