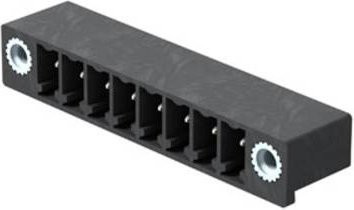

Mit dem Weidmüller Leiterplattensteckverbinder sicherst du dir eine hochpräzise Lösung für anspruchsvolle elektronische Anwendungen. Diese Stiftleiste zeichnet sich durch eine spezielle 270°-Abgangsrichtung aus, die eine besondere Gestaltungsfreiheit beim Baugruppen- und Gerätedesign ermöglicht. Durch den Winkel von 270 Grad zwischen der Steckrichtung und dem Lötpin wird die Steckrichtung parallel zur Leiterplatte definiert, was ideal für das Stecken von Buchsenleisten über Kopf geeignet ist.

Die technische Konstruktion der SC-SMT Serie ist auf maximale Effizienz ausgelegt. Dank der hohen Packungsdichte kannst du mehrere Leiterplatten parallel in einem Gehäuse anordnen, was wertvollen Platz spart. Der Steckverbinder verfügt über einen Reflow-Lötanschluss und ist mit einer verzinnten Oberfläche ausgestattet, um eine optimale Leitfähigkeit zu gewährleisten. Die schwarze Farbgebung sorgt zudem für eine klare optische Abgrenzung auf der Platine.

In puncto Kompatibilität bietet dieser Leiterplattensteckverbinder im Raster 3,81 mm eine hervorragende Layout-Kompatibilität zu gängigen Steckverbindern. Er bietet zudem ausreichend Platz für eine individuelle Bedruckung oder Kodierung, was die Fehlervermeidung in der Montage unterstützt. Mit einer Polzahl von 13 ist das Bauteil perfekt auf standardisierte Anforderungen abgestimmt.

Die robusten Eigenschaften der Stiftleiste machen sie zu einer zuverlässigen Wahl für industrielle Anwendungen. Die elektrische Belastbarkeit ist mit 320 V (IEC) bzw. 300 V (UL) sowie einer Stromstärke von bis zu 17,5 A (IEC) bzw. 10 A (UL) für professionelle Einsätze ausgelegt. Die Lötstiftlänge beträgt 3,2 mm, was eine stabile Verbindung während des Lötprozesses garantiert.
