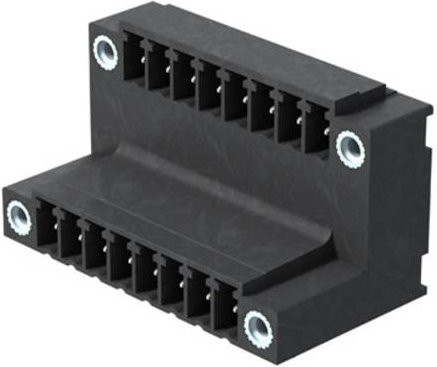

Die hochtemperaturfeste Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenmontage. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design mit zwei versetzten Ebenen wird ein freier Zugang zu jeder Reihe gewährleistet, was die Handhabung und Montage erheblich erleichtert.

Mit einer Polzahl von 26 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die schwarze Ausführung und die verzinnten Anschlüsse unterstreichen die hohe Verarbeitungsqualität. Dank der 90° Abgangsrichtung (liegend) eignet sich die Stiftleiste ideal für platzsparende Installationen in kompakten Gehäusen. Die Lötstiftlänge beträgt 1,5 mm, was eine stabile und zuverlässige Verbindung auf der Platine sicherstellt.

Zusätzlich bietet das Bauteil praktische Vorteile für die industrielle Anwendung, da es ausreichend Platz für Beschriftungen und Kodierungen lässt. Dies fördert die Übersichtlichkeit und minimiert Fehlerquellen bei der Verdrahtung. Die technischen Spezifikationen mit einer Spannungsfestigkeit von bis zu 320 V (IEC) und einer Strombelastbarkeit von 17,5 A (IEC) machen diesen Weidmüller Steckverbinder zu einer robusten Komponente für professionelle elektronische Schaltungen.
