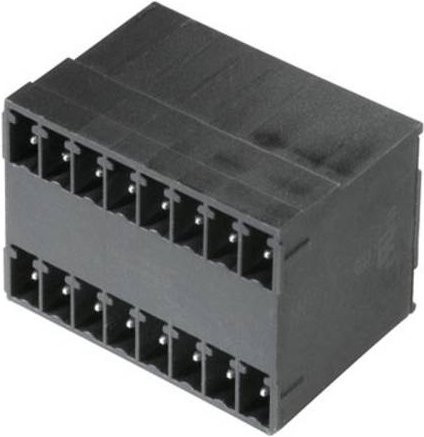

Die hochwertige Weidmüller Stiftleiste aus der SCD-THR Serie bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und zeichnet sich durch seine hohe Temperaturbeständigkeit aus. Als Doppelstock-Stiftleiste ermöglicht das Bauteil die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was eine signifikante Platzersparnis auf deiner Leiterplatte bewirkt und die Montage in nur einem Arbeitsgang optimiert.

Das Design der Stiftleiste ist mit einer Abgangsrichtung von 90° (liegend) konzipiert, wodurch die Anschlüsse in einer Ebene liegen. Dies gewährleistet einen idealen, frontplattenschlüssigen Zugang zu den Verbindungen. Mit einem präzisen Raster von 3,81 mm ist dieser Steckverbinder zudem layout-kompatibel zu gängigen Systemen. Die schwarze Ausführung und die verzinnte Oberfläche sorgen nicht nur für eine klare optische Abgrenzung, sondern unterstützen auch eine zuverlässige elektrische Kontaktierung.

Für eine einfache Handhabung und Fehlervermeidung bietet das Bauteil integrierten Platz für Beschriftungen und Kodierungen. Mit einer Polzahl von 4 und einer Lötstiftlänge von 3,2 mm ist dieser elektrische Anschluss perfekt auf kompakte Anwendungen abgestimmt. Die technischen Spezifikationen unterstreichen die Leistungsfähigkeit: Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL), was ihn zu einer robusten Komponente für deine technischen Projekte macht.
